Produktdetails:
|
| Maß: | 56*46mm | Temperatur: | Justage |
|---|---|---|---|
| Reihe: | passend für 4s für 7s | Soem: | Willkommen |
| Markieren: | Lithium-Batterie-Schutz-Brett 10S 36V,Brett BMS Lithium Battery Protection,Ion BMS PWBs Li |
||

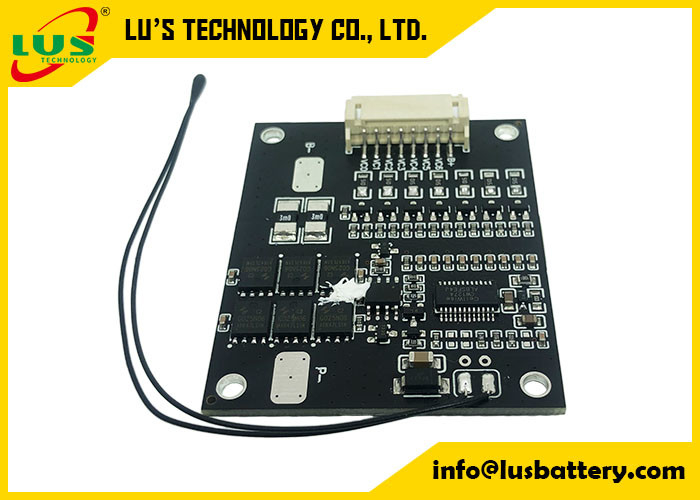

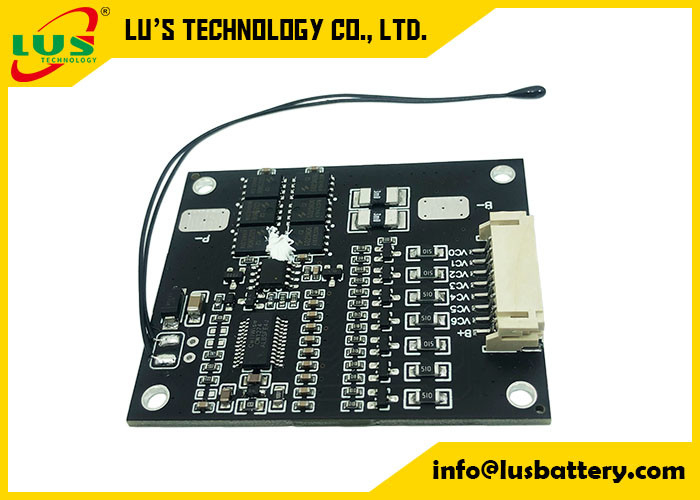

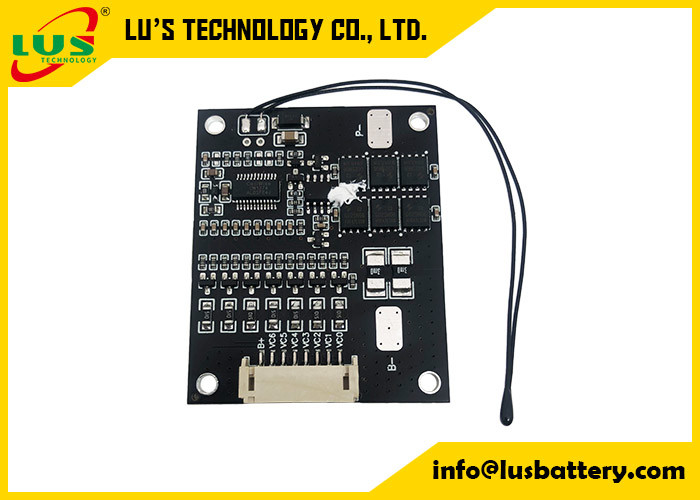

Lithium-Batterie-Schutz-Brett PWB-Li-Ion-BMS Battery Balancer PCM BMS 10S 36V 15A 20A 35A
10S 50A 36V PCM/PCB/BMS für LiNCM-Li-Polymer Li-Ion des Satzes 18650 der Lithium-Batterie 3.7V
Bms Lithium-Batterie 10S 36V 37V 15A PWB-PCM
Li-Ion-BMS PWB-PCM des Lithium-Energie-Schutz-d 10S 36V 15A
4 bis 10 Lithium-Energieschutz der Schnur 36V 37V 42V
Überbelastung, über Entladung, über Strom und Kurzschlusssicherung
Der gleiche Port-Entladestrom 15A
Mit Kühlkörper und 300mm Kabel
Daten:
|
Grundmaterial |
FR-4 |
|
Kupferne Stärke |
2OZ/1OZ |
|
Min. Hole Size |
0.8mm |
|
Min. Linienbreite |
10/10mil |
|
Min., Zeilenabstand |
10/10mil |
|
Oberflächenveredelung |
HASL |
|
Brettart |
doppelseitige Bretter |
|
Verwendung |
Li-Ion-lipo Batteriesatz |
|
Hafen |
selben oder deperate |
|
Maß |
56*46mm |
|
Farbe |
kann besonders angefertigt werden |
Alle mögliche Funktionen können, als zu wählen sein folgen:
1) Ausschalten Entdeckung (ihn kann zugeschlossen werden, als das PCM vom Batteriesatz entfernte, um die Sicherheitsunfälle zu vermeiden, die von den Benutzern nicht autorisierte Zerlegung oder Ersatz verursacht werden)
2) MOS-Statistiken von Übertemperaturschutzzeiten (es kann nach N oben zuschließen Zeit festsetzt des Übertemperaturschutzes, um die Sicherheitsunfälle zu vermeiden, die durch Benutzerüberlastung verursacht werden)
3) Energie auf der zeitlichen Regelung (es kann nach n-Jahren laufend oben zuschließen, es bedeutet, dass wir eine Verschlusszeit entwerfen können abhängen von der BatterieNutzungsdauer, dann der Benutzer die Batterien nicht selbst ersetzen kann)
4) Zählung Abbauzeiten (es kann Verschluss nach N mal Vorwurf und Entladung oben entwerfen, dann, wenn nicht sein kann Arbeitsende von KörperverletzungsNutzungsdauer)
5) Addieren Sie Summer (ihn kann einen Ton den Benutzer erinnern lassen aufzuladen, wenn die Körperverletzung für eine lange Zeit gespeichert wird, die Spannung liegt zu niedriges an der Selbstentladung, Körperverletzungen zu schützen)
6) Einzigartige Identifikation (eine einzigartige ID-Nummer kann jedem Brett für Produktverfolgung hinzugefügt werden)
7) UART-Kommunikation (Kommunikation mit PC kann, zur Einstellung und zum Betrachten der Daten der oben genannten Einzelteile verwirklicht werden 1-6 vor Lieferung)
8) Bluetooth-Funktion, dann Sie können den Batteriestatus durch Ihr Telefon überprüfen
Anderer Vorteil:
Ermitteln Sie und schützen Sie die Batterie vor der Überbelastung, über--dicharge, Überstromkurzschluß
, Temperatur, die Schutz und auotmatically Spannungsbalancenfunktion ermittelt.
Gestalt mit leistungsfähigen elektronischen Bauelementen (Spitzen-IC und MOSFET), einfache Struktur
Entwurf lässt es haben mehr stabile Qualitätsfunktionsleistung, flexible Anwendung (er kann für kleiner verwendet werden
Reihenbatterie, indem sie einige Verbindungsstifte am leeren Status), ganzer Satz Schutzmaßnahmen ließ, ließ ihn funktioniert gut
ohne irgendein infulence von den externen unerwarteten Unfällen.
Über Ihre Produkte sagen Sie uns den relativen Spannungszellen einfach gegenwärtiges A oder Ausrüstung usw.,
wir helfen zum recomment den passendsten Produkten für Sie. oder wir entwerfen für Sie!
PCM 7S für Liionenbatterie Standard-PCM-Daten:
| Nein. | PARAMETER | Kriterium | |
| 1 | Spannung | Ladespannung | DC: 29.4V CC/CV |
| Balancenspannung für Einzelzelle | 4.125±0.025V | ||
| 2 | Gegenwärtig | Balance gegenwärtig für Einzelzelle | 80±5mA |
| Stromaufnahme | ≤25μA | ||
| Maximaler ununterbrochener Ladestrom | 12A | ||
| Maximaler ununterbrochener Entladungsstrom | 26A | ||
| 3 | Über Gebührschutz | Über Gebührenentdeckungsspannung für Einzelzelle | 4.25±0.025V |
| In Gebührenverzögerungszeit | 800mS~1200mS | ||
| Über Gebührenabfallspannung für Einzelzelle | 4.15±0.05V | ||
| 4 | Über Entladungsschutz | Über Entladungsentdeckungsspannung für Einzelzelle | 2.80±0.03V |
| In Entladungsentdeckungs-Verzögerungszeit | 800~1200mS | ||
| Über Entladungsabfallspannung für Einzelzelle | 3.0±0.025V | ||
| 5 | Über gegenwärtigem Schutz | Gebührenüberstromschutz | 13.33A±10% |
| Gebührenüberstrom-Verzögerung | 400~600mS | ||
| Entladen Sie Überstrom protection1 | 33.33A±10% | ||
| Entdeckungsverzögerung time1 | 700~1300mS | ||
| Entladen Sie Überstrom protection2 | 66.66A±20% | ||
| Entdeckungsverzögerung time2 | 70~130mS | ||
| Freigabezustand | Schneiden Sie Last, automatische Wiederaufnahme | ||
| 6 | Kurzer Schutz | Entdeckungszustand | Außenkurzschluß |
| Entdeckungsverzögerungszeit | 160~240uS | ||
| Freigabezustand | Schneiden Sie Last, automatische Wiederaufnahme | ||
| 7 | Widerstand | Schutzschaltkreis (MOSFET) | ≤1.67mΩ |
| 8 | Temperatur | Betriebstemperaturbereich | -25~+70℃ |
| Lagertemperaturbereich | -40~+125℃ | ||
| Gebühr über Temperatur | 48.5℃±5℃ | ||
| Gebühr unter Temperatur | -5℃±5℃ | ||
| Entladung über Temperatur | 70℃±5℃ | ||
| Entladung unter Temperatur | -25℃±5℃ | ||
Brett 7s12A BMS
