Produktdetails:
|
Batterie: | Li-Ionbatterie-Sätze | Maß: | 56*46mm |
---|---|---|---|
Temperatur: | Justage | Reihe: | passend für 4s für 7s |
Batteriezelle: | 18650 / 26650/32700 | Arbeiten gegenwärtig: | Maximales 25A |
Markieren: | Li-Ion Battery PCM,Batterie 7S PCM,Intelligente Lithium-Batterie BMS |
Smart BMS 4S-7S Li-Ion LiFePo 4 mit dem Parameter, der 4S 7S 8S 12S 13S 14S 15S 16S 17S 20S auf Lithium-Batterie einstellt
Produktname: Schutzschaltungs-Modul
Modell No: PCM7S25A LN0725
Passend für 4S für Sätze des Lithiumion- 7S/der Lithiumbatterie Polymer/LiFePo4
Eigenschaft:
1.Protection Leiterplatte für Li-Ionen- und Li-Polymerbatteriesatz 37V 10S;
2.BMS beantragt 10 Batterie der Zellen Li-ion/Li-polymer in der Reihe;
3.To verhindern die Batteriesätze an der Überbelastung, das overdischarge, vorbei gegenwärtig, über Temperatur, Kurzschluss;
Balance der Zellen 4.With/Gleichgewichtsfunktion;
5.Compatible mit Li-Ion und Li-Polymerzellen.
balancierende Arbeiten der Funktion 6.How? nachdem Batteriesatz völlig aufgeladen ist. PCM ermittelt die Spannung jede Zelle und trimmt höhere Spannung unten, bis andere Zellen den gleichen Spannungspegel erreichen. Deshalb hilft es Zellen hat längere Nutzungsdauer.
Alle mögliche Funktionen können, als zu wählen sein folgen:
1) Ausschalten Entdeckung (ihn kann zugeschlossen werden, als das PCM vom Batteriesatz entfernte, um die Sicherheitsunfälle zu vermeiden, die von den Benutzern nicht autorisierte Zerlegung oder Ersatz verursacht werden)
2) MOS-Statistiken von Übertemperaturschutzzeiten (es kann nach N oben zuschließen Zeit festsetzt des Übertemperaturschutzes, um die Sicherheitsunfälle zu vermeiden, die durch Benutzerüberlastung verursacht werden)
3) Energie auf der zeitlichen Regelung (es kann nach n-Jahren laufend oben zuschließen, es bedeutet, dass wir eine Verschlusszeit entwerfen können abhängen von der BatterieNutzungsdauer, dann der Benutzer die Batterien nicht selbst ersetzen kann)
4) Zählung Abbauzeiten (es kann Verschluss nach N mal Vorwurf und Entladung oben entwerfen, dann, wenn nicht sein kann Arbeitsende von KörperverletzungsNutzungsdauer)
5) Addieren Sie Summer (ihn kann einen Ton den Benutzer erinnern lassen aufzuladen, wenn die Körperverletzung für eine lange Zeit gespeichert wird, die Spannung liegt zu niedriges an der Selbstentladung, Körperverletzungen zu schützen)
6) Einzigartige Identifikation (eine einzigartige ID-Nummer kann jedem Brett für Produktverfolgung hinzugefügt werden)
7) UART-Kommunikation (Kommunikation mit PC kann, zur Einstellung und zum Betrachten der Daten der oben genannten Einzelteile verwirklicht werden 1-6 vor Lieferung)
8) Bluetooth-Funktion, dann Sie können den Batteriestatus durch Ihr Telefon überprüfen
Spezifikation (das Kriterium kann justierbar sein, wie custominzed):
Nein. | PARAMETER | Kriterium | |
1 | Spannung | Ladespannung | DC: 29.4V CC/CV |
Balancenspannung für Einzelzelle | 4.125±0.025V | ||
2 | Gegenwärtig | Balance gegenwärtig für Einzelzelle | 80±5mA |
Stromaufnahme | ≤25μA | ||
Maximaler ununterbrochener Ladestrom | 12A | ||
Maximaler ununterbrochener Entladungsstrom | 26A | ||
3 | Über Gebührschutz | Über Gebührenentdeckungsspannung für Einzelzelle | 4.25±0.025V |
In Gebührenverzögerungszeit | 800mS~1200mS | ||
Über Gebührenabfallspannung für Einzelzelle | 4.15±0.05V | ||
4 | Über Entladungsschutz | Über Entladungsentdeckungsspannung für Einzelzelle | 2.80±0.03V |
In Entladungsentdeckungs-Verzögerungszeit | 800~1200mS | ||
Über Entladungsabfallspannung für Einzelzelle | 3.0±0.025V | ||
5 | Über gegenwärtigem Schutz | Gebührenüberstromschutz | 13.33A±10% |
Gebührenüberstrom-Verzögerung | 400~600mS | ||
Entladen Sie Überstrom protection1 | 33.33A±10% | ||
Entdeckungsverzögerung time1 | 700~1300mS | ||
Entladen Sie Überstrom protection2 | 66.66A±20% | ||
Entdeckungsverzögerung time2 | 70~130mS | ||
Freigabezustand | Schneiden Sie Last, automatische Wiederaufnahme | ||
6 | Kurzer Schutz | Entdeckungszustand | Außenkurzschluß |
Entdeckungsverzögerungszeit | 160~240uS | ||
Freigabezustand | Schneiden Sie Last, automatische Wiederaufnahme | ||
7 | Widerstand | Schutzschaltkreis (MOSFET) | ≤1.67mΩ |
8 | Temperatur | Betriebstemperaturbereich | -25~+70℃ |
Lagertemperaturbereich | -40~+125℃ | ||
Gebühr über Temperatur | 48.5℃±5℃ | ||
Gebühr unter Temperatur | -5℃±5℃ | ||
Entladung über Temperatur | 70℃±5℃ | ||
Entladung unter Temperatur | -25℃±5℃ |
Anderer Vorteil:
Ermitteln Sie und schützen Sie die Batterie vor der Überbelastung, über--dicharge, Überstromkurzschluß
, Temperatur, die Schutz und auotmatically Spannungsbalancenfunktion ermittelt.
Gestalt mit leistungsfähigen elektronischen Bauelementen (Spitzen-IC und MOSFET), einfache Struktur
Entwurf lässt es haben mehr stabile Qualitätsfunktionsleistung, flexible Anwendung (er kann für kleiner verwendet werden
Reihenbatterie, indem sie einige Verbindungsstifte am leeren Status), ganzer Satz Schutzmaßnahmen ließ, ließ ihn funktioniert gut
ohne irgendein infulence von den externen unerwarteten Unfällen.
Über Ihre Produkte sagen Sie uns den relativen Spannungszellen einfach gegenwärtiges A oder Ausrüstung usw.,
wir helfen zum recomment den passendsten Produkten für Sie. oder wir entwerfen für Sie!

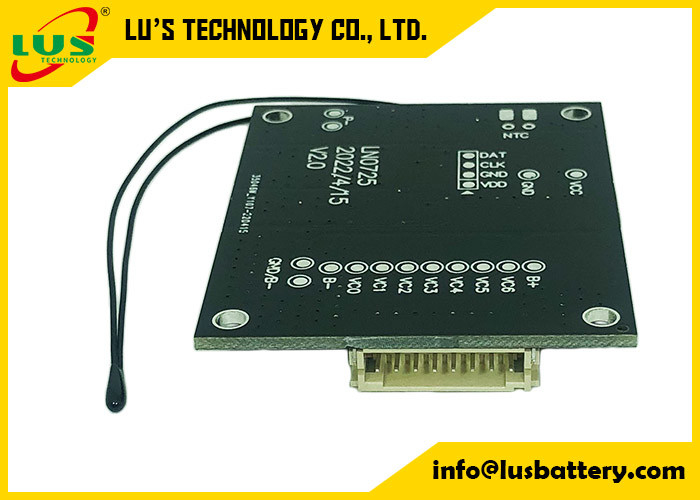

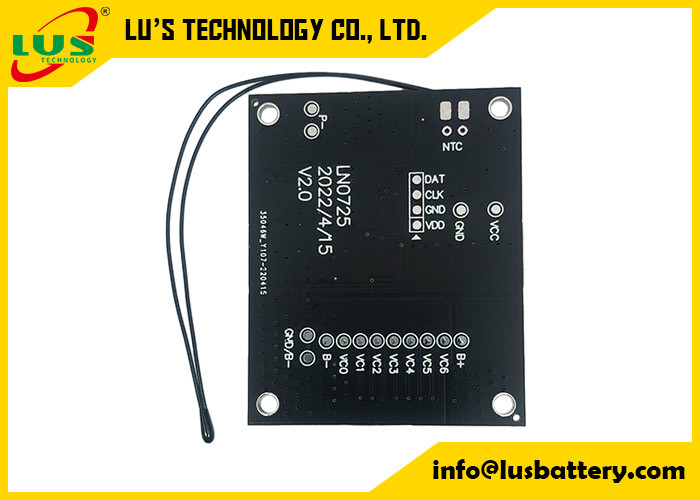

Bild:
