Produktdetails:
|
| Batterie: | Li-Ionbatterie-Sätze | Maß: | 74*54 |
|---|---|---|---|
| IC-Temperaturschutz: | ja | Proben: | verfügbar |
| Batteriezelle: | 18650 / 26650/32700 | Teilnummer: | LUS-BMS10 |
| Markieren: | Li Polymer 10S 36V BMS,Zellgleichgewicht 10S 36V BMS,Li-Ion-bms 36V 10s |
||
PWB-Schutz 10s 10A PCM-10S LI-ION 20A PCM BMS für 36V 37V Batterie-Satz des Li-Ion-/Lithium-Li-Polymer-30V 32V LiFePO4

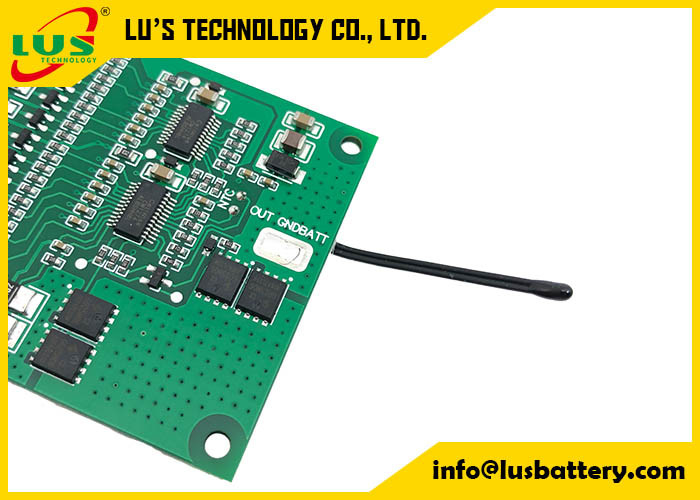

Produktname: Schutzschaltungs-Modul
Modell No: PCM10S
Für Sätze des Lithiumion- 10S/der Lithiumbatterie Polymer/LiFePo4
(3.6V * 10S) Lithium-Batterie 36V u. Sätze
(3.7V * 10S) Lithium-Batterie 37V u. Sätze
(4.2V * 10S) Lithium-Batterie 42V u. Sätze
Zylinderförmige Lithium-Batterie (Li-Ion)
Prismatische Lithium-Polymerbatterie (Li-PO)
Eigenschaft:
1.Protection Leiterplatte für Li-Ionen- und Li-Polymerbatteriesatz 37V 10S;
2.BMS beantragt 10 Batterie der Zellen Li-ion/Li-polymer in der Reihe;
3.To verhindern die Batteriesätze an der Überbelastung, das overdischarge, vorbei gegenwärtig, über Temperatur, Kurzschluss;
Balance der Zellen 4.With/Gleichgewichtsfunktion;
5.Compatible mit Li-Ion und Li-Polymerzellen.
balancierende Arbeiten der Funktion 6.How? nachdem Batteriesatz völlig aufgeladen ist. PCM ermittelt die Spannung jede Zelle und trimmt höhere Spannung unten, bis andere Zellen den gleichen Spannungspegel erreichen. Deshalb hilft es Zellen hat längere Nutzungsdauer.
Spezifikation (das Kriterium kann justierbar sein, wie custominzed):
| Nein. | PARAMETER | Kriterium | |
| 1 | Spannung | Ladespannung | DC: 42V CC/CV |
| Balancenspannung für Einzelzelle | 4.125±0.025V | ||
| 2 | Gegenwärtig | Balance gegenwärtig für Einzelzelle | 80±5mA |
| Stromaufnahme | ≤25μA | ||
| Maximaler ununterbrochener Ladestrom | 13.6A kann besonders angefertigt werden | ||
| Maximaler ununterbrochener Entladungsstrom | 20A kann besonders angefertigt werden | ||
| 3 | Über Gebührschutz | Über Gebührenentdeckungsspannung für Einzelzelle | 4.25±0.025V |
| In Gebührenverzögerungszeit | 800mS~1200mS | ||
| Über Gebührenabfallspannung für Einzelzelle | 4.15±0.05V | ||
| 4 | Über Entladungsschutz | Über Entladungsentdeckungsspannung für Einzelzelle | 2.80±0.03V |
| In Entladungsentdeckungs-Verzögerungszeit | 800~1200mS | ||
| Über Entladungsabfallspannung für Einzelzelle | 3.0±0.025V | ||
| 5 | Über gegenwärtigem Schutz | Gebührenüberstromschutz | 15A±10% |
| Gebührenüberstrom-Verzögerung | 400~600mS | ||
| Entladen Sie Überstrom protection1 | 37.5A±10% c | ||
| Entdeckungsverzögerung time1 | 700~1300mS | ||
| Entladen Sie Überstrom protection2 | 75A±20% | ||
| Entdeckungsverzögerung time2 | 70~130mS | ||
| Freigabezustand | Schneiden Sie Last, automatische Wiederaufnahme | ||
| 6 | Kurzer Schutz | Entdeckungszustand | Außenkurzschluß |
| Entdeckungsverzögerungszeit | 160~240uS | ||
| Freigabezustand | Schneiden Sie Last, automatische Wiederaufnahme | ||
| 7 | Widerstand | Schutzschaltkreis (MOSFET) | ≤2mΩ |
| 8 | Temperatur | Betriebstemperaturbereich | -25~+70℃ |
| Lagertemperaturbereich | -40~+125℃ | ||
| Gebühr über Temperatur | 48.5℃±5℃ | ||
| Gebühr unter Temperatur | -5℃±5℃ | ||
| Entladung über Temperatur | 70℃±5℃ | ||
| Entladung unter Temperatur | -25℃±5℃ | ||
10S 36V 15A 20A 25A 30A 18650 Lipo Li-Ion Balance BMS des Lithium-Batterie-Schutz-Brett-W PWB-PCM-Satz-allgemeine Portleiterplatte:
Funktion:
Ermitteln Sie und schützen Sie die Batterie vor der Überbelastung, über--dicharge, Überstromkurzschluß
, Temperatur, die Schutz und auotmatically Spannungsbalancenfunktion ermittelt.
Gestalt mit leistungsfähigen elektronischen Bauelementen (Spitzen-IC und MOSFET), einfache Struktur
Entwurf lässt es haben mehr stabile Qualitätsfunktionsleistung, flexible Anwendung (er kann für kleiner verwendet werden
Reihenbatterie, indem sie einige Verbindungsstifte am leeren Status), ganzer Satz Schutzmaßnahmen ließ, ließ ihn funktioniert gut
ohne irgendein infulence von den externen unerwarteten Unfällen.
Über Ihre Produkte sagen Sie uns den relativen Spannungszellen einfach gegenwärtiges A oder Ausrüstung usw.,
wir helfen zum recomment den passendsten Produkten für Sie. oder wir entwerfen für Sie!
