Produktdetails:
|
Reihe: | 5-10S | Maß: | 139.4*46 |
---|---|---|---|
Soem: | Willkommen | Proben: | Verfügbar |
Batteriezelle: | 18650 / 26650/32700 | Temperaturüberwachung: | ja |
Markieren: | Batterie 7S8A PCM,Batterie 7S10A PCM,PCM-Batterieschutzbrett |

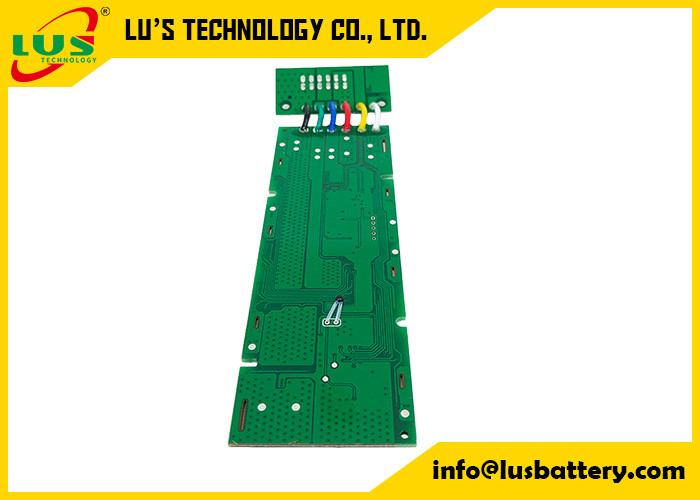

Kundenspezifische Schutzbrett PCMs 25.9V 7S2A 7S8A 7S10A der Batterie 5-10S PCM-Batterie Li-Ion BMS für Haushalts-Elektrogerät
Produktname: Schutzschaltungs-Modul
Modell No: PCM-5S-10S
Für Sätze des Lithiumion- 5S-10S/der Lithiumbatterie Polymer/LiFePo4
Eigenschaft:
Fabrik des lithum 1.True Batterie-Satzes BMS
2.Supply OEM/ODM und Zollamt
3. Hohe Qualität mit intelligenter Balancenfunktion
Preis 4.Wholesale
5.Environment
Lieferung 6.Fast
Spezifikation:
Nein. | PARAMETER | Kriterium | |
1 | Spannung | Ladespannung | DC: 29.4V CC/CV |
Balancenspannung für Einzelzelle | 4.125±0.025V | ||
2 | Gegenwärtig | Balance gegenwärtig für Einzelzelle | 80±5mA |
Stromaufnahme | ≤35μA | ||
Maximaler ununterbrochener Ladestrom | 10A kann besonders angefertigt werden | ||
Maximaler ununterbrochener Entladungsstrom | 30A kann besonders angefertigt werden | ||
3 | Über Gebührschutz | Über Gebührenentdeckungsspannung für Einzelzelle | 4.25±0.025V |
In Gebührenverzögerungszeit | 800mS~1200mS | ||
Über Gebührenabfallspannung für Einzelzelle | 4.15±0.05V | ||
4 | Über Entladungsschutz | Über Entladungsentdeckungsspannung für Einzelzelle | 2.80±0.03V |
In Entladungsentdeckungs-Verzögerungszeit | 800~1200mS | ||
Über Entladungsabfallspannung für Einzelzelle | 3.0±0.025V | ||
5 | Über gegenwärtigem Schutz | Gebührenüberstromschutz | 15A±10% kann besonders angefertigt werden |
Gebührenüberstrom-Verzögerung | 400~600mS | ||
Entladen Sie Überstrom protection1 | 50A±10% kann besonders angefertigt werden | ||
Entdeckungsverzögerung time1 | 700~1300mS | ||
Entladen Sie Überstrom protection2 | 60A±20% kann besonders angefertigt werden | ||
Entdeckungsverzögerung time2 | 70~130mS | ||
Freigabezustand | Schneiden Sie Last, automatische Wiederaufnahme | ||
6 | Kurzer Schutz | Entdeckungszustand | Außenkurzschluß |
Entdeckungsverzögerungszeit | 160~240uS | ||
Freigabezustand | Schneiden Sie Last, automatische Wiederaufnahme | ||
7 | Widerstand | Schutzschaltkreis (MOSFET) | ≤2mΩ |
8 | Temperatur | Betriebstemperaturbereich | -25~+70℃ |
Lagertemperaturbereich | -40~+125℃ | ||
Gebühr über Temperatur | 48.5℃±5℃ | ||
Gebühr unter Temperatur | -5℃±5℃ | ||
Entladung über Temperatur | 70℃±5℃ | ||
Entladung unter Temperatur | -25℃±5℃ |
Schließen Sie die Kontaktplatte, die für Batteriekasten sehr passend ist mit ein, verwenden Sie allgemein auf dem Elektrowerkzeuggebiet:
Funktion:
Ermitteln Sie und schützen Sie die Batterie vor der Überbelastung, über--dicharge, Überstromkurzschluß
, Temperatur, die Schutz und auotmatically Spannungsbalancenfunktion ermittelt.
Gestalt mit leistungsfähigen elektronischen Bauelementen (Spitzen-IC und MOSFET), einfache Struktur
Entwurf lässt es haben mehr stabile Qualitätsfunktionsleistung, flexible Anwendung (er kann für kleiner verwendet werden
Reihenbatterie, indem sie einige Verbindungsstifte am leeren Status), ganzer Satz Schutzmaßnahmen ließ, ließ ihn funktioniert gut
ohne irgendein infulence von den externen unerwarteten Unfällen.
Über Ihre Produkte sagen Sie uns den relativen Spannungszellen einfach gegenwärtiges A oder Ausrüstung usw.,
wir helfen zum recomment den passendsten Produkten für Sie. oder wir entwerfen für Sie!
