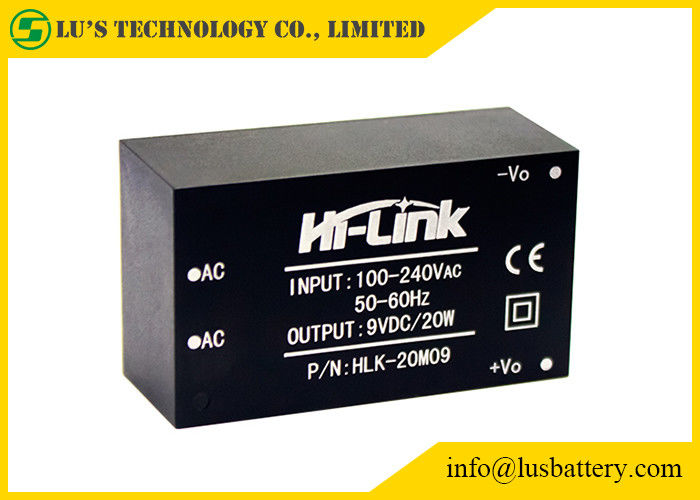

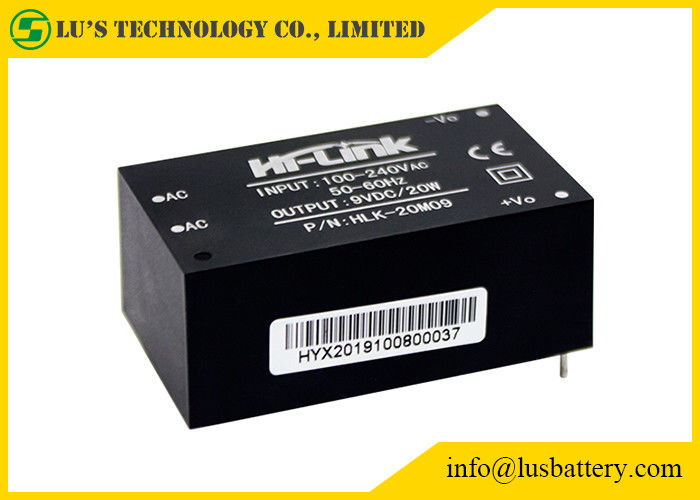

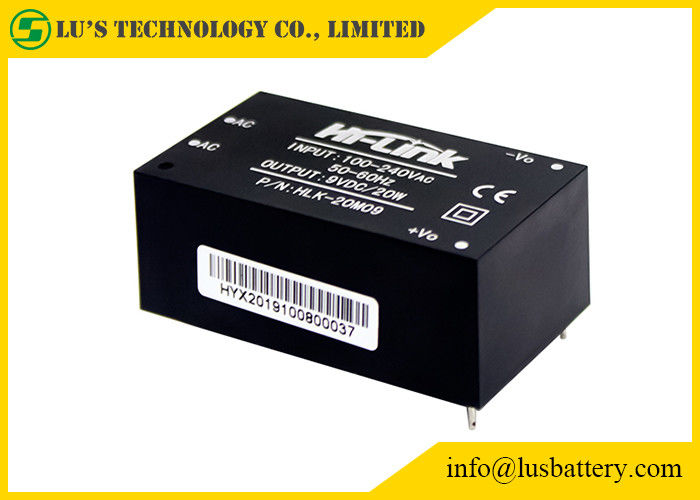

Produktdetails:
|
| Name: | Ministromversorgungsmodul | Verwendung: | lokalisierter intelligenter Haushaltsschalter Abwärts |
|---|---|---|---|
| Spannung: | 9VDC | Gegenwärtig: | 2200mA |
| LOGO: | Besonders angefertigt | Ausgangsfrequenz: | 50/60HZ |
| Proben: | 2 PC frei | ||
| Markieren: | 20W Stromleitung Energie-Modul,2200mA Stromleitung Energie-Modul,HLK20M09 |
||
Anmerkung: Test bei Zimmertemperatur
|
Projekt-Name
|
Technisches Criterial
|
Einheit
|
Anmerkung
|
|
Nenneingangsspannung
|
100-240
|
VAC
|
|
|
Eingangsspannungsbereich
|
85-264
|
VAC
|
oder 70-350Vdc
|
|
Maximaler Eingangsstrom
|
≤0.6
|
|
|
|
Eingegebene Überspannung
|
≤34
|
|
|
|
Eingegebener langsamer Anfang
|
≤50
|
Frau
|
|
|
Eingegebene Hochspannung
|
MTBF≥100000
|
%
|
|
|
Leistungsfähigkeit
|
|||
|
Langfristige Zuverlässigkeit
|
2A/250Vac
|
h
|
|
|
Externe Sicherung
|
|
|
langsame Sicherung
|
|
Empfehlung
|
MINIstromversorgung 9V/2200mA hlk 20m09 Eigenschaft:
Input
Ertrag:
| Einzelteile | Technische Parameter | Einheiten | Anmerkungen |
| Nullastnennleistungsspannung | 9±0.1 | VDC | |
| Voll-Last tated Ausgangsspannung | 9±0.2 | VDC | |
| Höchstleistungsstrom der kurzen Zeit | ≥2300 | MA | |
| Höchstleistungsstrom der langen Zeit | 2200 | MA | |
| Spannungsregulierung | ±0.2 | % | |
| Lastsregelung | ±0.5 | % | |
| Eingegebenes niedriges Spannungsverhältnis | Vin=115Vac, Ertrag volles load≥80 | % | |
| Eingegebene Hochspannungs-Leistungsfähigkeit | Vin=230Vac, Ertrag volles load≥82 | % | |
| Ertragkräuselung und Geräusche (mVp-p) | ≤150 Nenneingangsspannung, volle Last des Ertrages. Mit Oszilloskop-, Lastsseiten- 10uF und Kapazitanz0.1uf Test der Bandbreite 20MHz | Millivolt | |
| Das Schalten AN/AUS übertreiben Umfang | (Nenneingangsspannung, Ertrag plus 10% Last) ≤5 | %Vo | |
| Ertragüberstromschutz | 110-150% von der Höchstleistungslast | ||
| Ertragkurzschlusssicherung | Direkter Kurzschluss in der Normalleistung und in der automatischen Rückkehr zum Normalbetrieb nach Abbau des Kurzschlusses | NO-Schaden des ganzen Gerätes |
| Modell NEIN. | Größe (Millimeter) | Gewicht (g) | Ausgangsleistungs-(W) | Ausgangsspannung (V) | Ausgangsstrom (MA) | Leistungsfähigkeit % (ART) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
DC-PWB-STROMVERSORGUNG WECHSELSTROM-20W:
