Produktdetails:
|
| Ausgangsspannung: | 24V | Ausgangsstrom: | 0.42A, 416mA |
|---|---|---|---|
| Eingangsspannung: | 100-240V, 70-350VDC | Nennleistung: | 90-245 |
| Leerlaufverluste: | <0> | LOGO: | Kann besonders angefertigt werden |
| Markieren: | DC-Stromversorgung Wechselstrom-10w,DC-Stromversorgung Wechselstrom-416mA,HLK-10M24 |
||

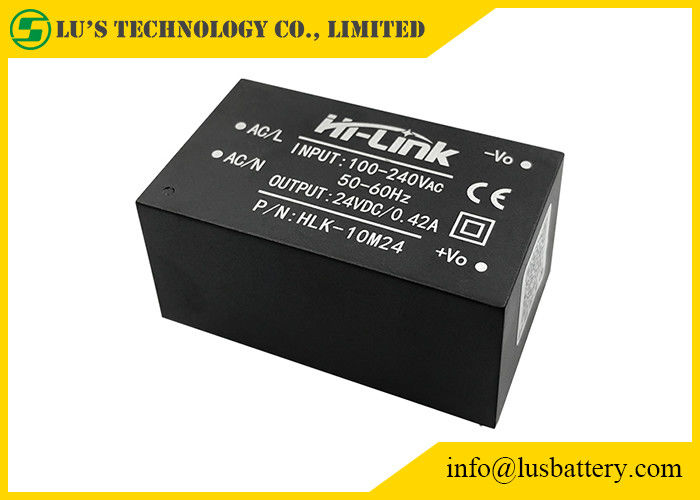

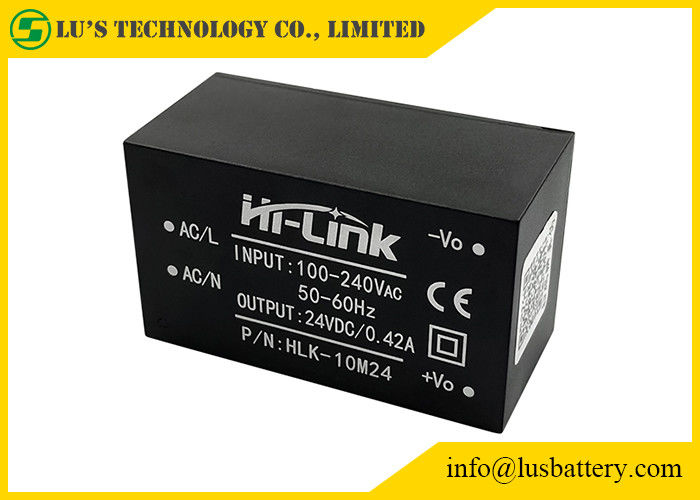

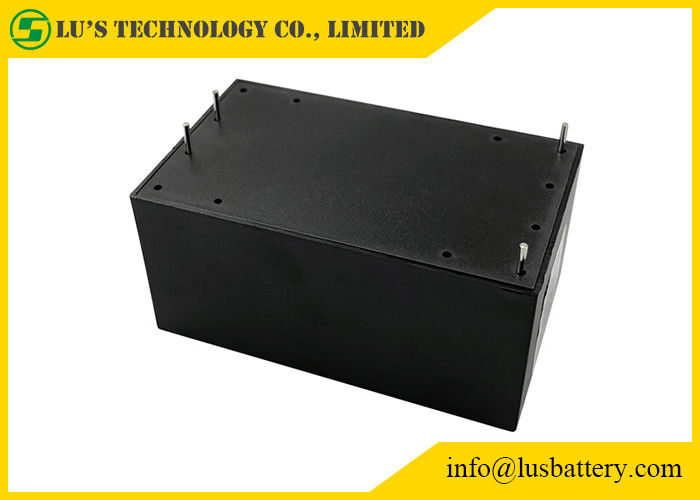

Ultra-kompaktes Modul der Energie-10W:
Modul Wechselstrom-DCs 24v für Abwärtsschaltnetzteilzeichnung der energie 10W:
WECHSELSTROM-DC-KONVERTER:
| Einzelteile | Technische Parameter | Einheiten | Anmerkungen |
| Nullastnennleistungsspannung | 24±0.1 | VDC | |
| Voll-Last tated Ausgangsspannung | 24±0.2 | VDC | |
| Höchstleistungsstrom der kurzen Zeit | ≥480 | MA | |
| Höchstleistungsstrom der langen Zeit | ≥420 | MA | |
| Spannungsregulierung | ±2 | % | |
| Lastsregelung | ±0.5 | % | |
| Ertragkräuselung und Geräusche (mVp-p) | ≤70 Nenneingangsspannung, volle Last des Ertrages. Mit Oszilloskop-, Lastsseiten- 10uF und Kapazitanz0.1uf Test der Bandbreite 20MHz | Millivolt | |
| Das Schalten AN/AUS übertreiben Umfang | (Nenneingangsspannung, Ertrag plus 10% Last) ≤5 | %Vo | |
| Ertragüberstromschutz | 110-150% von der Höchstleistungslast | ||
| Ertragkurzschlusssicherung | Direkter Kurzschluss in der Normalleistung und in der automatischen Rückkehr zum Normalbetrieb nach Abbau des Kurzschlusses | NO-Schaden des ganzen Gerätes |
Eingegebene Eigenschaften
(Test bei Zimmertemperatur ℃ 20).
Einzelteil-Namen-technische Kriteriums-Einheit
Nenneingangsspannung 100-240 VAC
Eingangsspannungsbereich 90-264 VAC
Maximaler Eingangsstrom ≤0.2 A
Eingangsstromstromstoß; ≤10 A
maximale Eingangsspannung ≤270 VAC
Melden Sie langsame Frau des Anfangs ≤50 an
Eingegebenes niedriges Spannungsverhältnis Vin=110VAc, gab voll--load≥ 69% aus
Eingegebene Hochspannungs-Leistungsfähigkeit Vin=220VAc, Ertrag voll--load≥ 70%
Langfristige Zuverlässigkeit MTBF≥100,000 h
Lastsnennleistungsspannung +5±0.1 VDC
Volle Nennleistungsspannung +5±0.2 VDC
Kurzfristige Höchstleistung gegenwärtiges ≥1000 MA
Die Höchstleistung gegenwärtiges für eine lange Zeit ≥600 MA
Voltage Regulations-± 0.2%
Last vorgeschriebenes ± 0.5%
Ertragkräuselung und -geräusche
(mVp-p) ≤50
Nenneingangsspannung, volle Last. Unter Verwendung 20MHz der Bandbreite,
Der geprüft zu werden Lastsseitenkondensator 10uF und 0.1uF. Millivolt
Schalter übertreiben Umfang (Nenneingangsspannungs- und Ertraglast plus 10%) ≤ 5% Vl
Ertragüberstromschutz 150-200% des Ertraghöchstlasts A
Direkter Kurzschluss der Ertragkurzschlusssicherung an der Normalleistung, nehmen automatisch Normalbetrieb nach einem Kurzschluss wieder auf
Stromkreisabbau
