Beschreibung:
Die ultra-kleine Modulstromversorgung der Reihe 10W ist ein Bändchen, Hochleistungsfähigkeit Wechselstrom-DC Spannung Modulversorgung. Sie hat die Vorteile des globalen Eingangsspannungsbereichs, des niedrigen Temperaturanstiegs, der Leistungsaufnahme der geringen Energie, der hohen Leistungsfähigkeit, der hohen Zuverlässigkeit und der hohen Sicherheitsisolierung.
Es ist im intelligenten Haus, in der Automatisierungssteuerung, in der Kommunikationsausrüstung, in der Instrumentierung und in anderen Industrien weitverbreitet gewesen.
Produkt-Name
|
Energiemodul-Wechselstrom-DC
|
Art
|
Ein-Output
|
Marke
|
Hallo-Verbindung oder Soem
|
Isolierung
|
3000Vac
|
Material
|
Plastik, PCBA
|
Ort des Produktes
|
Provinz Guangdong, China
|
Farbe
|
Schwarz
|
Modi der Verpackung
|
Verpackt in den Kartonen mit Behälter
|
Größe
|
46.9*27.8*21.8mm
|
Kundendienst
|
Technische Unterstützung
|
Wechselstrom zur vorbildlichen Liste DC-Transformators:
Modell NEIN. |
Größe (Millimeter) |
Gewicht (g) |
Ausgangsleistungs-(W) |
Ausgangsspannung (V) |
Ausgangsstrom (MA) |
Leistungsfähigkeit % (ART) |
HLK-2M03 |
30*16*19 |
18g |
2W |
3,3 |
600 |
69 |
HLK-2M05 |
5 |
400 |
HLK-2M09 |
9 |
230 |
HLK-2M12 |
12 |
170 |
HLK-2M24 |
24 |
84 |
HLK-PM01 |
34*20*15 |
20g |
3W |
5 |
600 |
72 |
HLK-PM03 |
3,3 |
1000 |
HLK-PM09 |
9 |
330 |
HLK-PM12 |
12 |
250 |
HLK-PM24 |
24 |
125 |
HLK-5M03 |
38*23*18 |
32g |
5W |
3,3 |
1500 |
72 |
HLK-5M05 |
5 |
1000 |
HLK-5M09 |
9 |
560 |
HLK-5M12 |
12 |
450 |
HLK-5M24 |
24 |
208 |
HLK-10M03 |
47*28*22 |
40g |
10W |
3,3 |
3000 |
72 |
HLK-10M05 |
5 |
2000 |
HLK-10M09 |
9 |
1100 |
78 |
HLK-10M12 |
12 |
830 |
HLK-10M24 |
24 |
416 |
HLK-12M12 |
50.8*25.4*15 |
80g |
12W |
12 |
1000 |
86 |
HLK-20M05 |
57*33*22.5 |
80g |
20W |
5 |
4000 |
80 |
HLK-20M09 |
9 |
2200 |
HLK-20M12 |
12 |
1666 |
HLK-20M15 |
15 |
1300 |
HLK-20M24 |
24 |
833 |
84 |
HLK-30M05 |
56*32*22.5 |
80g |
30W |
5 |
6000 |
89 |
HLK-30M09 |
9 |
3300 |
90 |
HLK-30M12 |
12 |
2500 |
HLK-30M15 |
15 |
2000 |
HLK-30M24 |
24 |
1250 |
HLK-40M05 |
56*32*22.5 |
80g |
40W |
5 |
8000 |
89 |
HLK-40M09 |
9 |
4400 |
90 |
HLK-40M12 |
12 |
3300 |
HLK-40M15 |
15 |
2600 |
HLK-40M24 |
24 |
1600 |

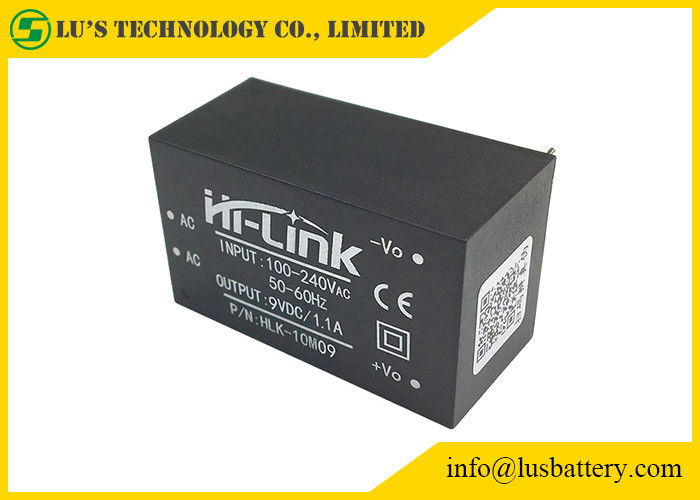

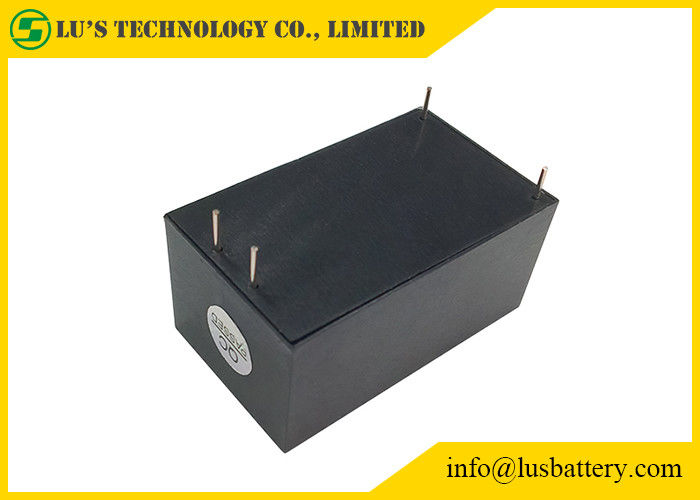

9V 1.1A Wechselstrom-DC-PWBbergkonverter-Leiterplatte PWB:
Konvertermodul acdc 9V 10W 1.1A:
Ultra-kompakte Modulzeichnung der Energie-10W:
Modul der Energie hlk10m09 zurücktreten:
Einzelteile |
Technische Parameter |
Einheiten |
Anmerkungen |
Nullastnennleistungsspannung |
9.0±0.1 |
VDC |
|
Voll-Last tated Ausgangsspannung |
5.0±0.2 |
VDC |
|
Höchstleistungsstrom der kurzen Zeit |
≥1200 |
MA |
|
Höchstleistungsstrom der langen Zeit |
≥1100 |
MA |
|
Spannungsregulierung |
±2 |
% |
|
Lastsregelung |
±0.5 |
% |
|
Ertragkräuselung und Geräusche (mVp-p) |
≤70 Nenneingangsspannung, volle Last des Ertrages. Mit Oszilloskop-, Lastsseiten- 10uF und Kapazitanz0.1uf Test der Bandbreite 20MHz |
Millivolt |
|
Das Schalten AN/AUS übertreiben Umfang |
(Nenneingangsspannung, Ertrag plus 10% Last) ≤5 |
%Vo |
|
Ertragüberstromschutz |
110-150% von der Höchstleistungslast |
|
|
Ertragkurzschlusssicherung |
Direkter Kurzschluss in der Normalleistung und in der automatischen Rückkehr zum Normalbetrieb nach Abbau des Kurzschlusses |
|
NO-Schaden des ganzen Gerätes |
