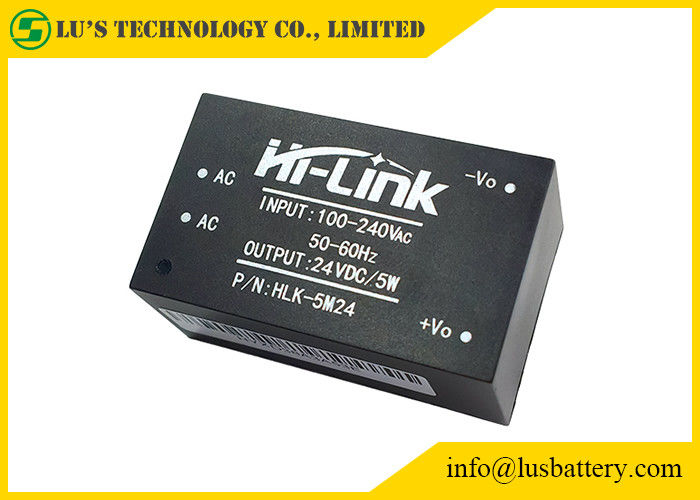

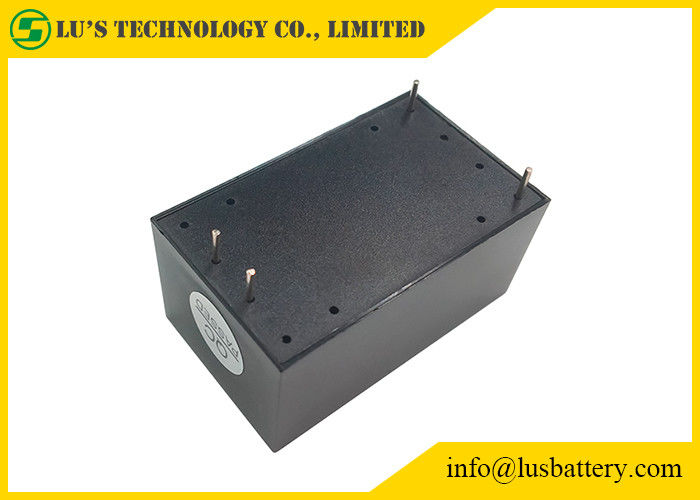

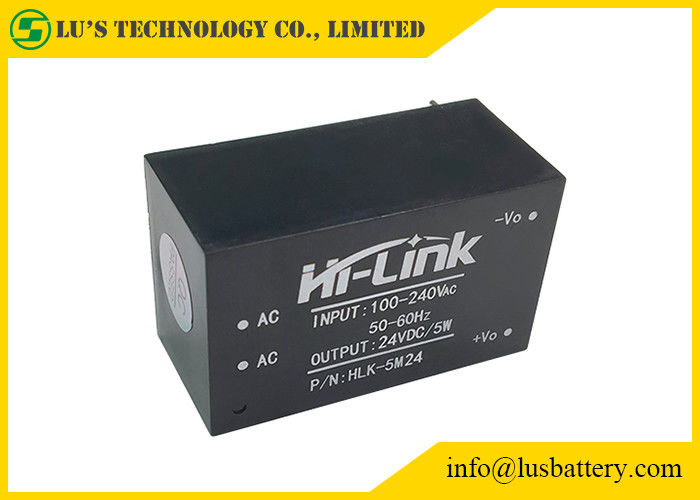

Produktdetails:
|
Name: | ultra kleine Stromversorgung AC/DC | Ertrag: | 24VDC/5W |
---|---|---|---|
Input: | 90-264Vac | Ausgangsspannung: | 24V |
Spitzenleistung: | 1 - 50W | Maß: | 38*23*18mm |
Markieren: | DC-Stromversorgung Wechselstrom-24VDC,DC-Stromversorgung Wechselstrom-5w,HLK-5M24 |
Die ultra-kleine Modulstromversorgung der Reihe 5W ist ein Bändchen, Hochleistungsfähigkeit Wechselstrom-DC Spannung odule Versorgung.
Es hat die Vorteile des globalen Eingangsspannungsbereichs, des niedrigen Temperaturanstiegs, der Leistungsaufnahme der geringen Energie, der hohen Leistungsfähigkeit, der hohen Zuverlässigkeit und der hohen Sicherheitsisolierung.
Modell NEIN. | Größe (Millimeter) | Gewicht (g) | Ausgangsleistungs-(W) | Ausgangsspannung (V) | Ausgangsstrom (MA) | Leistungsfähigkeit % (ART) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3,3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
HLK-10M05 | 5 | 2000 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |
Einzelteile | Technische Parameter | Einheiten | Anmerkungen |
Nullastnennleistungsspannung | 24.0±0.1 | VDC | |
Voll-Last tated Ausgangsspannung | 24.0±0.2 | VDC | |
Höchstleistungsstrom der kurzen Zeit | ≥308 | MA | |
Höchstleistungsstrom der langen Zeit | 208 | MA | |
Spannungsregulierung | ±0.2 | % | |
Lastsregelung | ±0.5 | % | |
Eingegebenes niedriges Spannungsverhältnis | Vin=115Vac, Ertrag volles load≥69 | % | |
Eingegebene Hochspannungs-Leistungsfähigkeit | 3Vin=230Vac, Ertrag volles load≥70 | % | |
Ertragkräuselung und Geräusche (mVp-p) | ≤70 Nenneingangsspannung, volle Last des Ertrages. Mit Oszilloskop-, Lastsseiten- 10uF und Kapazitanz0.1uf Test der Bandbreite 20MHz | Millivolt | |
Das Schalten AN/AUS übertreiben Umfang | (Nenneingangsspannung, Ertrag plus 10% Last) ≤5 | %Vo | |
Ertragüberstromschutz | Ertraghöchstlast 110-150% | ||
Ertragkurzschlusssicherung | Direkter Kurzschluss in der Normalleistung und in der automatischen Rückkehr zum Normalbetrieb nach Abbau des Kurzschlusses | NO-Schaden des ganzen Gerätes |
Sicherheits-Eigenschaften:
Produkte entworfen, um UL, CER-Sicherheitszulassungsbedingungen zu treffen.
Sicherheit und elektromagnetische Kompatibilität
Entworfen mit dem Input von UL 0.5A bestätigte Versicherung;
PWB-Brett unter Verwendung der doppelseitigen kupfernen Panzerplatteproduktion, Material für das Niveau der Feuerwiderstandsklasse 94-V0;
Sicherheitsnormen: Befolgung UL1012, EN60950, UL60950
Isolierungsspannung: ICH/PO/P: 2500VAC
Isolationswiderstand: Ich/PO/℃ Ohms/500VDC 25 70% P> 100M relative Feuchtigkeit
Leitung und Strahlung: willigen Sie mit EN55011, EN55022 ein (CISPR22)
Elektrostatische Entladung: Iec-/en-61000-4-2 Niveau 4 8kV/15kV
Rf-Strahlung Immunität: Iec/en 61000-4-3 sehen Anwendungs-Anmerkung
Temperatursicherheitsentwurf
Bei Zimmertemperatur übersteigt die Kondensatoren dieser Energie, die Innenseite der maximalen Temperatur des Hauptkonverters nicht 90
℃;
Shell-maximale Oberflächentemperatur übersteigt ℃ nicht 60
