Produktdetails:
|
| Spitzenleistung: | 1 - 50W | Eingangsspannung: | 100~240V |
|---|---|---|---|
| Ausgangsspannung: | 3.3V | Ausgangsstrom: | 1.5A |
| Art: | LOGIK ICS | Soem: | Gestützt |
| LOGO: | Besonders angefertigt | ||
| Markieren: | DC-Stromversorgung Wechselstrom-1.5A,DC-Stromversorgung Wechselstrom-5w,HLK-5M03 |
||
1. Produkteigenschaften
1). Treffen UL, CER-Anforderungen
2). Ultradünn, ultra-klein
3). Aller Spannungsinput (Wechselstrom: 90 | 264V)
4). Niedrige Kräuselung und lärmarm
5). Ertragüberlastung und -Kurzschlusssicherung
6). Hohe Leistungsfähigkeit, Dichte der hohen Leistung
7). Das Produkt ist entworfen, um die Bedingungen von EMC- und Sicherheits-Test zu erfüllen
8). Leistungsaufnahme der geringen Energie, Umweltschutz, Leerlaufverluste <0>
9).100% alternde und prüfende Last
10).1-jähriges Garantie perio
2. Umwelt-Zustand
Einzelteil-Namen-technische Kriteriums-Einheit
Operations-Temperatur -20-+60 ℃
Speicher-Temperatur -40-+80 ℃
Relative Luftfeuchtigkeit 5 95%
Abkühlende Weise, die durch Strahlung abkühlt
Atmosphärendruck 80-106 Kpa
Meeresspiegelaufzug ≤2000 m
Erschütterungs-Erschütterungskoeffizient 10~500Hz, 2G10min. /1cycle, 60min.each entlang X, Y, z-Äxte
Eigenschaft 3.Electrical
1. Eingegebene Eigenschaften (prüfen Sie bei Zimmertemperatur ℃ 20).
Einzelteil-Namen-technische Kriteriums-Einheit
Nenneingangsspannung 100-240 VAC
Eingangsspannungsbereich 90-264 VAC
Maximaler Eingangsstrom ≤0.2 A
Eingangsstromstromstoß; ≤10 A
maximale Eingangsspannung ≤270 VAC
Melden Sie langsame Frau des Anfangs ≤50 an
Eingegebenes niedriges Spannungsverhältnis Vin=110VAc, gab voll--load≥ 69% aus
Eingegebene Hochspannungs-Leistungsfähigkeit Vin=220VAc, Ertrag voll--load≥ 70%
Langfristige Zuverlässigkeit MTBF≥100,000 h
Lastsnennleistungsspannung +5±0.1 VDC
Volle Nennleistungsspannung +5±0.2 VDC
Kurzfristige Höchstleistung gegenwärtiges ≥1000 MA
Die Höchstleistung gegenwärtiges für eine lange Zeit ≥600 MA
Voltage Regulations-± 0.2%
Last vorgeschriebenes ± 0.5%
Ertragkräuselung und -geräusche
(mVp-p) ≤50
Nenneingangsspannung, volle Last. Unter Verwendung 20MHz der Bandbreite,
Der geprüft zu werden Lastsseitenkondensator 10uF und 0.1uF. Millivolt
Schalter übertreiben Umfang (Nenneingangsspannungs- und Ertraglast plus 10%) ≤ 5% Vl
Ertragüberstromschutz 150-200% des Ertraghöchstlasts A
Direkter Kurzschluss der Ertragkurzschlusssicherung an der Normalleistung, nehmen automatisch Normalbetrieb nach einem Kurzschlussabbau wieder auf
| Modell NEIN. | Größe (Millimeter) | Gewicht (g) | Ausgangsleistungs-(W) | Ausgangsspannung (V) | Ausgangsstrom (MA) | Leistungsfähigkeit % (ART) |

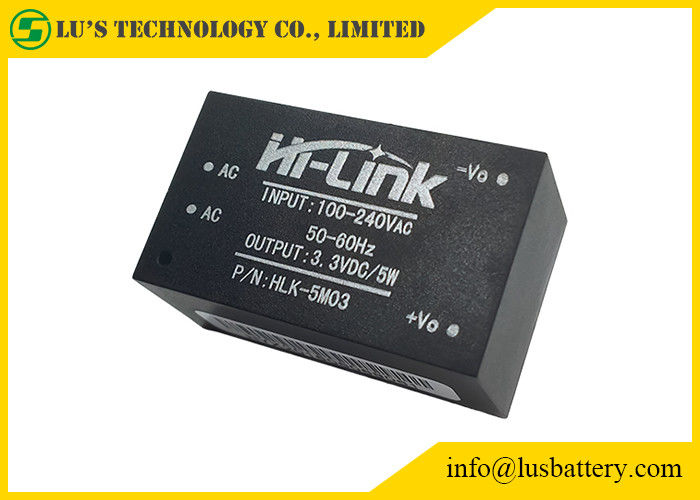

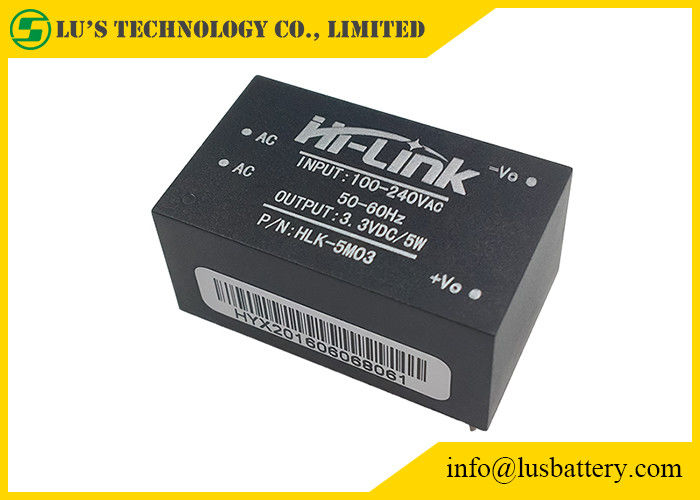

| HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 |
| Einzelteile | Technische Parameter | Einheiten | Anmerkungen |
| Nullastnennleistungsspannung | 3.3±0.1 | VDC | |
| Voll-Last tated Ausgangsspannung | 3.3±0.2 | VDC | |
| Höchstleistungsstrom der kurzen Zeit | ≥1800 | MA | |
| Höchstleistungsstrom der langen Zeit | 1500 | MA | |
| Spannungsregulierung | ±0.2 | % | |
| Lastsregelung | ±0.5 | % | |
| Eingegebenes niedriges Spannungsverhältnis | Vin=115Vac, Ertrag volles load≥69 | % | |
| Eingegebene Hochspannungs-Leistungsfähigkeit | Vin=230Vac, Ertrag volles load≥70 | % | |
| Ertragkräuselung und Geräusche (mVp-p) | ≤50 Nenneingangsspannung, volle Last des Ertrages. Mit Oszilloskop-, Lastsseiten- 10uF und Kapazitanz0.1uf Test der Bandbreite 20MHz | Millivolt | |
| Das Schalten AN/AUS übertreiben Umfang | (Nenneingangsspannung, Ertrag plus 10% Last) ≤5 | %Vo | |
| Ertragüberstromschutz | Ertraghöchstlast 110-150% | ||
| Ertragkurzschlusssicherung | Direkter Kurzschluss in der Normalleistung und in der automatischen Rückkehr zum Normalbetrieb nach Abbau des Kurzschlusses | NO-Schaden des ganzen Gerätes |
