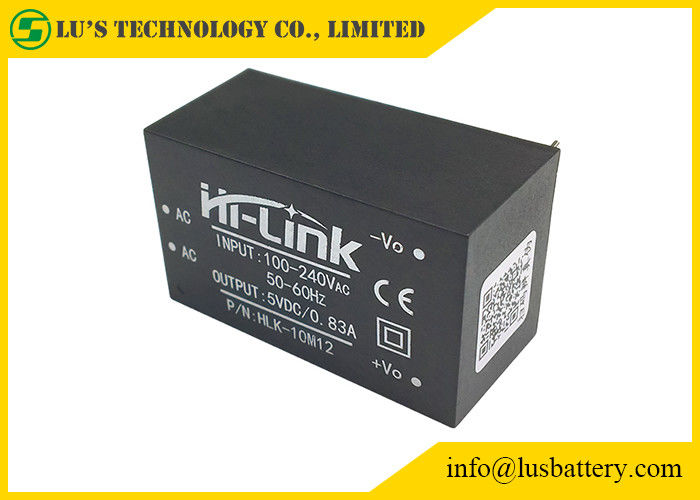

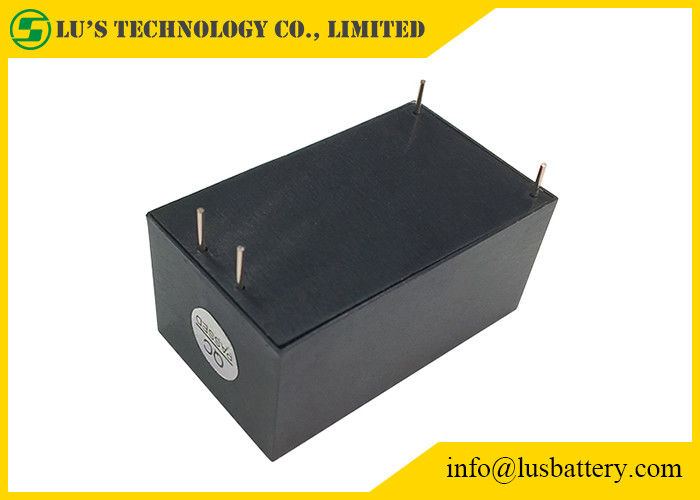

Produktdetails:
|
| Anwendungen: | Energie Abwärts | Leistungsfähigkeit: | 70% |
|---|---|---|---|
| Energie: | 10W | Beschreibung: | Energiemodul 10W 12V |
| Spannung: | 12V | Gegenwärtig: | 0.83A |
| Modell: | HLK-10M12 | Probe: | Verfügbar |
| Markieren: | DC-Schweißer Power Supply Wechselstrom-0.83A,DC-Schweißer Power Supply Wechselstrom-5VDC,Hilink 10M12 |
||
Details:
Liste:
| Art | Beschreibung | Inputvoltage | Leistungsfähigkeit |
| HLK-2M03 | Powermodule2W3.3V | 90-245Vac | 69% |
| HLK-2M05 | Powermodule2W5V | 90-245Vac | 69% |
| HLK-2M09 | Powermodule2W9V | 90-245Vac | 69% |
| HLK-2M12 | Powermodule2W12V | 90-245Vac | 69% |
| HLK-2M15 | Powermodule2W15V | 90-245Vac | 69% |
| HLK-2M24 | Powermodule2W24V | 90-245Vac | 69% |
| HLK-PM01 | Powermodule3W5V | 90-265Vac | 72% |
| HLK-PM03 | Powermodule3W3.3V | 90-265Vac | 72% |
| HLK-PM09 | Powermodule3W9V | 90-265Vac | 75% |
| HLK-PM12 | Powermodule3W12V | 90-265Vac | 75% |
| HLK-PM15 | Powermodule3W15V | 90-265Vac | 75% |
| HLK-PM24 | Powermodule3W24V | 90-265Vac | 75% |
| HLK-5M03 | Powermodule5W3.3V | 90-265Vac | 72% |
| HLK-5M05 | Powermodule5W5V | 90-265Vac | 72% |
| HLK5M09 | Powermodule5W9V | 90-265Vac | 75% |
| HLK-5M12 | Powermodule5W12V | 90-265Vac | 75% |
| HLK-5M15 | Powermodule5W15V | 90-265Vac | 75% |
| HLK-5M24 | Powermodule5W24V | 90-265Vac | 75% |
| HLK-10M03 | Powermodule10W3.3V | 90-265Vac | 72% |
| HLK-10M05 | Powermodule10W5V | 90-265Vac | 72% |
| HLK-10M09 | Powermodule10W9V | 90-265Vac | 78% |
| HLK-10M12 | Powermodule10W12V | 90-265Vac | 78% |
| HLK-10M15 | Powermodule10W15V | 90-265Vac | 78% |
| HLK-10M24 | Powermodule10W24V | 90-265Vac | 78% |
| HLK-20M05 | Powermodule20W5V | 90-265Vac | 80% |
| HLK-20M09 | Powermodule20W9V | 90-265Vac | 80% |
| HLK-20M12 | Powermodule20W12V | 90-265Vac | 80% |
| HLK-20M15 | Powermodule20W15V | 90-265Vac | 80% |
| HLK-20M24 | Powermodule20W24V | 90-265Vac | 84% |
| HLK-30M09 | Powermodule30W9V | 90-265Vac | 90% |
| HLK-30M12 | Powermodule30W12V | 90-265Vac | 90% |
| HLK-30M15 | Powermodule30W15V | 90-265Vac | 90% |
| HLK-30M24 | Powermodule30W24V | 90-265Vac | 90% |
| HLK-40M09 | Powermodule40W9V | 90-265Vac | 90% |
| HLK-40M12 | Powermodule40W12V | 90-265Vac | 90% |
| HLK-40M15 | Powermodule40W15V | 90-265Vac | 90% |
| HLK-40M24 | Powermodule40W24V | 90-265Vac | 90% |
1. Produkteigenschaften:
1). Treffen UL, CER-Anforderungen
2). Ultradünn, ultra-klein
3). Aller Spannungsinput (Wechselstrom: 90 | 264V)
4). Niedrige Kräuselung und lärmarm
5). Ertragüberlastung und -Kurzschlusssicherung
6). Hohe Leistungsfähigkeit, Dichte der hohen Leistung
7). Das Produkt ist entworfen, um die Bedingungen von EMC- und Sicherheits-Test zu erfüllen
8). Leistungsaufnahme der geringen Energie, Umweltschutz, Leerlaufverluste <0>
9).100% alternde und prüfende Last
10).1-jähriges Garantie perio
2. Umwelt-Zustand
Einzelteil-Namen-technische Kriteriums-Einheit
Operations-Temperatur -20-+60 ℃
Speicher-Temperatur -40-+80 ℃
Relative Luftfeuchtigkeit 5 95%
Abkühlende Weise, die durch Strahlung abkühlt
Atmosphärendruck 80-106 Kpa
Meeresspiegelaufzug ≤2000 m
Erschütterungs-Erschütterungskoeffizient 10~500Hz, 2G10min. /1cycle, 60min.each entlang X, Y, z-Äxte
Eigenschaft 3.Electrical
1. Eingegebene Eigenschaften (prüfen Sie bei Zimmertemperatur ℃ 20).
| tems | Technische Parameter | Einheiten | Anmerkungen |
| Nullastnennleistungsspannung | 12±0.1 | VDC | |
| Voll-Last tated Ausgangsspannung | 12±0.2 | VDC | |
| Höchstleistungsstrom der kurzen Zeit | ≥900 | MA | |
| Höchstleistungsstrom der langen Zeit | ≥830 | MA | |
| Spannungsregulierung | ±2 | % | |
| Lastsregelung | ±0.5 | % | |
| Ertragkräuselung und Geräusche (mVp-p) | ≤70 Nenneingangsspannung, volle Last des Ertrages. Mit Oszilloskop-, Lastsseiten- 10uF und Kapazitanz0.1uf Test der Bandbreite 20MHz | Millivolt | |
| Das Schalten AN/AUS übertreiben Umfang | (Nenneingangsspannung, Ertrag plus 10% Last) ≤5 | %Vo | |
| Ertragüberstromschutz | 110-150% von der Höchstleistungslast | ||
| Ertragkurzschlusssicherung | Direkter Kurzschluss in der Normalleistung und in der automatischen Rückkehr zum Normalbetrieb nach Abbau des Kurzschlusses | NO-Schaden des ganzen Gerätes |
Eigenschaften 4.Safety:
4,1 Produkte entworfen, um UL, CER-Sicherheitszulassungsbedingungen zu treffen.
4,2 Sicherheit und elektromagnetische Kompatibilität
Entworfen mit dem Input von UL 0.5A bestätigte Versicherung;
PWB-Brett unter Verwendung der doppelseitigen kupfernen Panzerplatteproduktion, Material für das Niveau der Feuerwiderstandsklasse 94-V0;
Sicherheitsnormen: Befolgung UL1012, EN60950, UL60950
Isolierungsspannung: ICH/PO/P: 2500VAC
Isolationswiderstand: Ich/PO/℃ Ohms/500VDC 25 70% P> 100M relative Feuchtigkeit
Leitung und Strahlung: willigen Sie mit EN55011, EN55022 ein (CISPR22)
Elektrostatische Entladung: Iec-/en-61000-4-2 Niveau 4 8kV/15kV
Rf-Strahlung Immunität: Iec/en 61000-4-3 sehen Anwendungs-Anmerkung
4,3 Temperatursicherheitsentwurf
Bei Zimmertemperatur übersteigt die Kondensatoren dieser Energie, die Innenseite der maximalen Temperatur des Hauptkonverters nicht 90
℃;
Shell-maximale Oberflächentemperatur übersteigt ℃ nicht 60
5. Logo, verpackend, Transport, Lagerung
5,1 Logo
5.1.1 Produktlogo
Anstelle der Produkte beschriftet mit Zeichen, sein Inhalt in Übereinstimmung mit nationalen Standards, Industriestandards.
5.1.2 Verpackenlogo
Produkte markierten mit dem Herstellernamen, Adresse, Postleitzahl, Produktart, hergestelltes Jahr, Monat, Tag auf dem Kasten;
Signifikanter „oben“, „Feuchtigkeit“ „Griff sorgfältig“ und andere Transportzeichen, alle Zeichen stimmen mit den Bestimmungen von GB 191 überein.
5,2 Verpacken
Produkte werden unter Verwendung des speziellen verpackenden Plastikkastens, mit Anti-Vibrationsfunktion und in Übereinstimmung mit den Bestimmungen von getrennt
GB 3873.
5,3 Transport
verpackte Produkte können durch jeden möglichen Transportservice versendet werden, sollten Markisen im Transport und in keiner übermäßigen Erschütterung dort sein,
Auswirkung, etc.
5,4 Lagerung
Produkte sollten gemäß GB 3873 gespeichert werden.
