Produktdetails:
|
| Temperatur: | Justage | Farbe: | Schwarz, grün, rot, hängt von Ihrem Antrag ab |
|---|---|---|---|
| Logo: | Kann drucken | Batterie-Reihe: | von 1 S bis 20 S akzeptabel angepasst |
| Batterietyp: | Li-Ionen, LiFePo4, NCM | Technisches Datum: | Anpassung für Sie |
| Markieren: | 7S Batterie PCM,18650 Batterie PCM,OEM 18650 BMS-Platine |
||

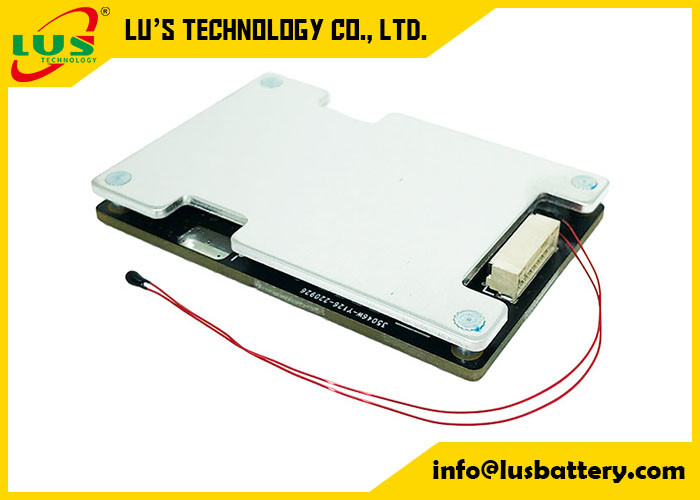

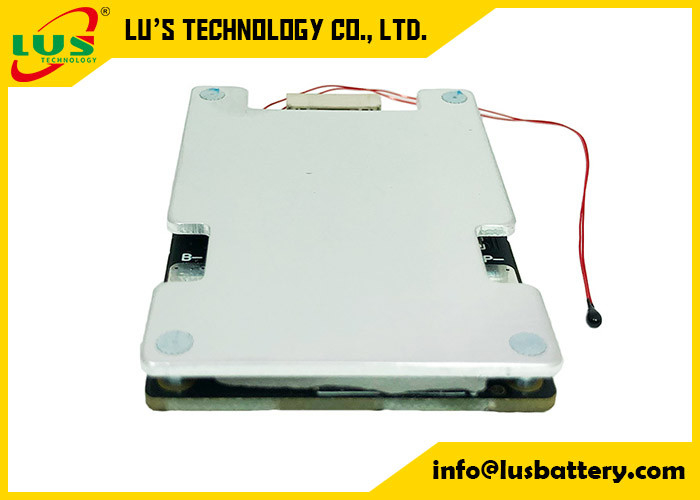

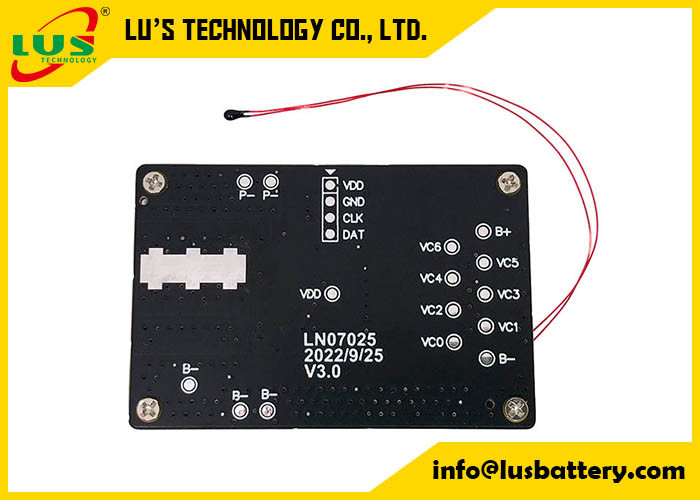

Li-Ion BMS PCM 18650 Batterieschutzplatine PCB für 18650 Lithium-Ionen-Li-Batterie 7S Smart PCM OEM-Service
25A BMS 6S 7S 8S 9S 10S 11S 12S 13S 18650 Li-Ionen-Akku PCM-Schutzplatine
Über das Batterie-BMS/PCB/PCM
Batteriemanagementsystem (BMS) Module Alle 1S 2S 3S 4S 5S 6S 7S 8S BMS und Amperebereich 3A 5A 10A 20A 25A 30A 40A 60A 100A
Erkennen und schützen Sie die Batterie vor Überladung, Überentladung, Überstromkurzschluss, Temperaturerkennungsschutz und automatischer Spannungsausgleichsfunktion.
Aufbau mit elektronischen High-End-Komponenten (High-End-IC und MOSFET), einfaches Strukturdesign sorgt für eine stabilere Arbeitsleistung.
Flexible Anwendung (es kann für weniger Serienbatterien verwendet werden, indem einige Anschlussstifte im leeren Zustand belassen werden), vollständige Schutzmaßnahmen lassen es gut funktionieren, ohne dass es von externen unerwarteten Unfällen beeinflusst wird.
Beliebige Funktionen können wie folgt gewählt werden:
1) Abschalterkennung (kann gesperrt werden, wenn das PCM vom Akkupack entfernt wird, um Sicherheitsunfälle zu vermeiden, die durch unbefugte Demontage oder Austausch durch Benutzer verursacht werden)
2) MOS-Statistik der Übertemperaturschutzzeiten (kann nach N-fachem Übertemperaturschutz sperren, um Sicherheitsunfälle durch Benutzerüberlastung zu vermeiden)
3) Einschaltzeit (es kann nach N Jahren sperren, das bedeutet, dass wir eine Sperrzeit entwerfen können, die von der Lebensdauer der Batterien abhängt, dann kann der Benutzer die Batterien nicht selbst ersetzen)
4) Zählen der Entladezeiten (Es kann eine Sperre nach N-maligem Laden und Entladen entwerfen, wenn dann das Ende der Batterielebensdauer nicht funktionieren kann)
5) Summer hinzufügen (es kann einen Ton geben, um den Benutzer an das Aufladen zu erinnern, wenn die Batterie für längere Zeit gelagert wird, die Spannung aufgrund von Selbstentladung zu niedrig ist, um die Batterien zu schützen)
6) Eindeutige ID (jedes Board kann zur Produktverfolgung mit einer eindeutigen ID-Nummer versehen werden)
7) UART-Kommunikation (Kommunikation mit PC kann realisiert werden, um die Daten der obigen Punkte 1-6 vor der Lieferung einzustellen und anzuzeigen)
8) Bluetooth-Funktion, dann können Sie den Batteriestatus von Ihrem Telefon überprüfen
Spezifikation (das Kriterium kann individuell angepasst werden):
| Nein. | PARAMETER | Kriterium | |
| 1 | Stromspannung | Ladespannung | Gleichstrom: 29,4 V CC/CV |
| Ausgleichsspannung für einzelne Zelle | 4,125 ± 0,025 V | ||
| 2 | Aktuell | Ausgleichsstrom für einzelne Zelle | 80 ± 5 mA |
| Derzeitiger Verbrauch | ≤25μA | ||
| Maximaler Dauerladestrom | 12A | ||
| Maximaler kontinuierlicher Entladestrom | 26A | ||
| 3 | Überladungsschutz | Überladungserkennungsspannung für einzelne Zelle | 4,25 ± 0,025 V |
| Verzögerungszeit bei Überladung | 800ms~1200ms | ||
| Überladungsfreigabespannung für einzelne Zelle | 4,15 ± 0,05 V | ||
| 4 | Überentladungsschutz | Überentladungserkennungsspannung für einzelne Zelle | 2,80 ± 0,03 V |
| Verzögerungszeit für Überentladungserkennung | 800~1200ms | ||
| Überentladungs-Auslösespannung für einzelne Zelle | 3,0 ± 0,025 V | ||
| 5 | Überstromschutz | Überstromschutz aufladen | 13,33 A ± 10 % |
| Überstromverzögerung laden | 400~600ms | ||
| Entladen Sie Überstromschutz1 | 33,33 A ± 10 % | ||
| Erkennungsverzögerungszeit1 | 700~1300ms | ||
| Überstromschutz entladen2 | 66,66 A ± 20 % | ||
| Erkennungsverzögerungszeit2 | 70~130ms | ||
| Freigabebedingung | Schnittlast, automatische Wiederherstellung | ||
| 6 | Kurzer Schutz | Erkennungsbedingung | Äußerer Kurzschluss |
| Erkennungsverzögerungszeit | 160~240uS | ||
| Freigabebedingung | Schnittlast, automatische Wiederherstellung | ||
| 7 | Widerstand | Schutzschaltung (MOSFET) | ≤1,67 mΩ |
| 8 | Temperatur | Betriebstemperaturbereich | -25~+70℃ |
| Lagertemperaturbereich | -40~+125℃ | ||
| Übertemperatur aufladen | 48,5 ℃ ± 5 ℃ | ||
| Unter Temperatur aufladen | -5℃±5℃ | ||
| Entladung über Temperatur | 70℃±5℃ | ||
| Entladung unter Temperatur | -25℃±5℃ | ||
| 9 | Abmessungen | 56*46mm | |
Wie man bestellt:
1. Nachfragen
2. Diskussion
3. Angebot und PI
4. Einzahlung
5. Bestätigung der endgültigen Zeichnung.
6. Starten Sie die Produktion - Push-Produktion - Folgen Sie der Produktion - fertige Produktion.
7. Machen Sie einen Film oder ein Foto des Produkts und teilen Sie es mit dem Käufer.
8. Restzahlung
9. Versandfertig.
10. An Spediteur/Spediteur versenden.
11. Folgen Sie den Versandsachen.
12. Kundendienst.(Lebensdienstunterstützung)
