Produktdetails:
|
| Ausgangsfrequenz: | 50/60Hz | Ausgangsstrom: | 1A |
|---|---|---|---|
| Ertrag-Art: | Einzeln | Gewicht: | 20g |
| Betriebstemperatur: | -25~60 | Input: | 90~265Vac |
| Markieren: | DC-Konverter Wechselstrom-3.3V,2000m Höhe Wechselstrom-DC-Konverter,Kleiner Schaltung DC-DC-Konverter |
||

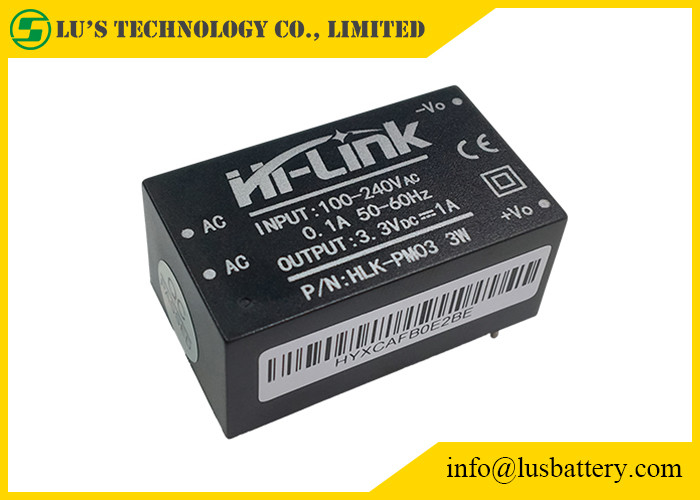

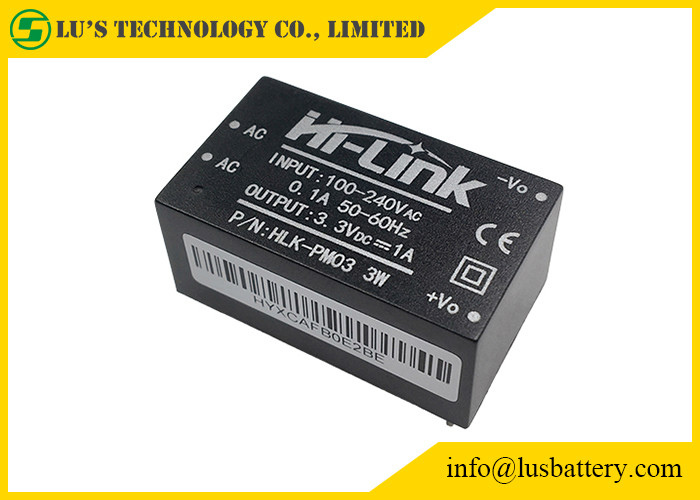

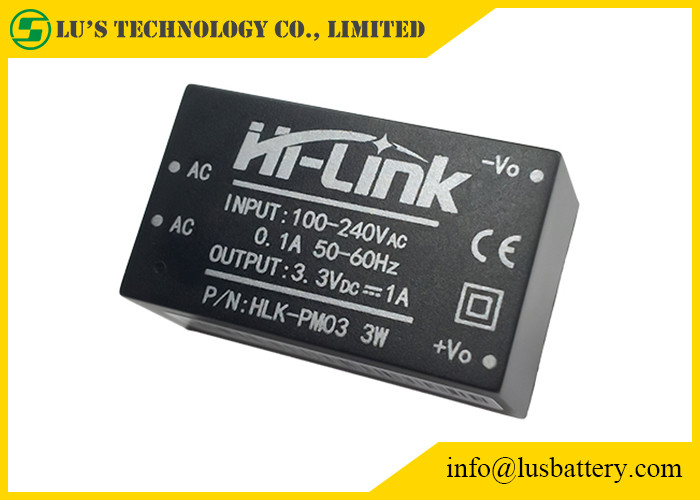

3.3V/5V AC/DC Konverters 1a Aufwärts-DC/DC Konverterstromkreis der kleinen Schaltung
|
Einzelteile
|
Technische Parameter
|
Einheiten
|
Anmerkungen
|
|
Betriebstemperatur
|
-25-+60
|
℃
|
|
|
Lagertemperatur
|
-40-+80
|
℃
|
|
|
Relative Luftfeuchtigkeit
|
5-95
|
%
|
|
|
Thermische Methoden
|
Natürliches Abkühlen
|
|
|
|
Atmosphärendruck
|
80-106
|
Kpa
|
|
|
Höhe
|
≤2000
|
m
|
|
|
Erschütterung
|
Erschütterungskoeffizient 10~500Hz, 2G10min. /1cycle, 60min.each entlang X, Y, z-Äxte
|
|
Treffenanforderungen für Nebenstraßetransport
|
Die ultra-kleine Modulstromversorgung der Reihe 3W ist ein Bändchen, Hochleistungsfähigkeit Wechselstrom-DC Spannung odule Versorgung.
Es hat die Vorteile des globalen Eingangsspannungsbereichs, des niedrigen Temperaturanstiegs, der Leistungsaufnahme der geringen Energie, der hohen Leistungsfähigkeit, der hohen Zuverlässigkeit und der hohen Sicherheitsisolierung.
Es ist im intelligenten Haus, in der Automatisierungssteuerung, in der Kommunikationsausrüstung, in der Instrumentierung und in anderen Industrien weitverbreitet gewesen.
| Einzelteil-Name | Technische Kriterien | Einheit |
| Nenneingangsspannung | 100-240 | VAC |
| Eingangsspannungsbereich | 90-264 | VAC |
| Maximaler Eingangsstrom | ≤0.2 | |
| Eingangsstromstromstoß | ; ≤10 | |
| maximale Eingangsspannung | ≤270 | VAC |
| Tragen Sie langsamen Anfang ein | ≤50 | Frau |
| Eingegebenes niedriges Spannungsverhältnis | Vin=110VAc, Ertrag full-load≥69 | % |
| Eingegebene Hochspannungs-Leistungsfähigkeit | Vin=220VAc, Ertrag full-load≥70 | % |
| Langfristige Zuverlässigkeit | MTBF≥100,000 | h |
| Lastsnennleistungsspannung | +3.3±0.1 |
VDC |
| Volle Nennleistungsspannung | +3.3±0.2 |
VDC |
| Kurzfristiger Höchstleistungsstrom | ≥1200 | MA |
| Die Höchstleistung gegenwärtig für eine lange Zeit | ≥1000 | MA |
| Voltage Regulation | ±0.2 | % |
| Lasts-Regelung | ±0.5 | % |
| Ertragkräuselung und -geräusche (mVp-p) |
≤70 Nenneingangsspannung, volle Last. Unter Verwendung 20MHz der Bandbreite, Der geprüft zu werden Lastsseitenkondensator 10uF und 0.1uF. |
Millivolt |
| Schalter übertreiben Umfang | (Nenneingangsspannungs- und Ertraglast plus 10%) ≤5 | %VO |
| Ertragüberstromschutz | 150-200% vom Ertraghöchstlast | |
| Ertragkurzschlusssicherung | Direkter Kurzschluss an der Normalleistung, nehmen automatisch Normalbetrieb nach einem Kurzschlussabbau wieder auf |
| Einzelteile | Technische Parameter | Einheiten | Anmerkungen |
| Nullastnennleistungsspannung | 3.3±0.1 | VDC | |
| Voll-Last tated Ausgangsspannung | 3.3±0.2 | VDC | |
| Höchstleistungsstrom der kurzen Zeit | ≥1100 | MA | |
| Höchstleistungsstrom der langen Zeit | 1000 | MA | |
| Spannungsregulierung | ±0.2 | % | |
| Lastsregelung | ±0.5 | % | |
| Eingegebenes niedriges Spannungsverhältnis | Vin=115Vac, Ertrag volles load≥72 | % | |
| Eingegebene Hochspannungs-Leistungsfähigkeit | Vin=230Vac, Ertrag volles load≥72 | % | |
| Ertragkräuselung und Geräusche (mVp-p) | ≤100 Nenneingangsspannung, volle Last des Ertrages. Mit Oszilloskop-, Lastsseiten- 10uF und Kapazitanz0.1uf Test der Bandbreite 20MHz | Millivolt | |
| Das Schalten AN/AUS übertreiben Umfang | (Nenneingangsspannung, Ertrag plus 10% Last) ≤5 | %Vo | |
| Ertragüberstromschutz | Ertraghöchstlast 110-150% | ||
| Ertragkurzschlusssicherung | Direkter Kurzschluss in der Normalleistung und in der automatischen Rückkehr zum Normalbetrieb nach Abbau des Kurzschlusses | NO-Schaden des ganzen Gerätes |
| Modell NEIN. | Größe (Millimeter) | Gewicht (g) | Ausgangsleistungs-(W) | Ausgangsspannung (V) | Ausgangsstrom (MA) | Leistungsfähigkeit % (ART) |
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 |
