Produktdetails:
|
| Maß: | 56*40mm | IC-Temperaturschutz: | ja |
|---|---|---|---|
| Proben: | verfügbar | Batteriezelle: | 18650 / 26650/32700 |
| Teilnummer: | LUS-PCM7S26A | Soem-Funktion: | Willkommen |
| Markieren: | Intelligentes PCM-Schutzschaltungs-Modul,Schutzschaltungs-Modul PCM-25.9V,26A 7s Li Ion BMS |
||

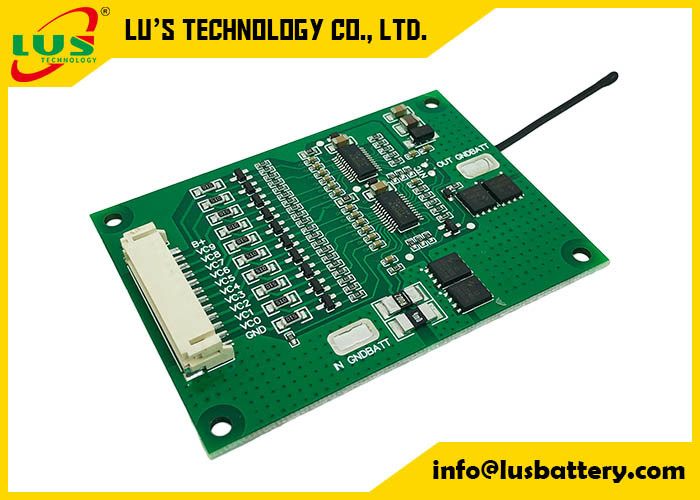

Intelligentes PCM Batterie Li-Ion-BMS 25.9V PCMs 7s 12A für Li-Ionbatterie-Sätze 7S26A PCM 26A PWB-BMS 7S
Produktname: Schutzschaltungs-Modul
Modell No: PCM7S26A
Für Sätze des Lithiumion- 7S/der Lithiumbatterie Polymer/LiFePo4
Zylinderförmige Lithium-Batterie (Li-Ion)
Prismatische Lithium-Polymerbatterie (Li-PO)
Eigenschaft:
1.Protection Leiterplatte für Li-Ionen- und Li-Polymerbatteriesatz 25.9V 7S;
2.BMS beantragt Li-ion/Li-polymer Batterie in der Reihe;
3.To verhindern die Batteriesätze an der Überbelastung, das overdischarge, vorbei gegenwärtig, über Temperatur, Kurzschluss;
Balance der Zellen 4.With/Gleichgewichtsfunktion;
5.Compatible mit Li-Ion und Li-Polymerzellen.
balancierende Arbeiten der Funktion 6.How? nachdem Batteriesatz völlig aufgeladen ist. PCM ermittelt die Spannung jede Zelle und trimmt höhere Spannung unten, bis andere Zellen den gleichen Spannungspegel erreichen. Deshalb hilft es Zellen hat längere Nutzungsdauer.
Spezifikation (das Kriterium kann justierbar sein, wie custominzed):
| Modell: PCM07025-V1.0 | ||
| PARAMETER | Kriterium | |
| Spannung | Ladespannung | DC: 29.4V CC/CV |
| Balancenspannung für Einzelzelle | 4.125±0.025V | |
| Gegenwärtig | Balance gegenwärtig für Einzelzelle | 80±5mA |
| Stromaufnahme | ≤25μA | |
| Maximaler ununterbrochener Ladestrom | 12A | |
| Maximaler ununterbrochener Entladungsstrom | 26A | |
| Über Gebührschutz | Über Gebührenentdeckungsspannung für Einzelzelle | 4.25±0.025V |
| In Gebührenverzögerungszeit | 800mS~1200mS | |
| Über Gebührenabfallspannung für Einzelzelle | 4.15±0.05V | |
| Über Entladungsschutz | Über Entladungsentdeckungsspannung für Einzelzelle | 2.80±0.03V |
| In Entladungsentdeckungs-Verzögerungszeit | 800~1200mS | |
| Über Entladungsabfallspannung für Einzelzelle | 3.0±0.025V | |
| Über gegenwärtigem Schutz | Gebührenüberstromschutz | 13.33A±10% |
| Gebührenüberstrom-Verzögerung | 400~600mS | |
| Entladen Sie Überstrom protection1 | 33.33A±10% | |
| Entdeckungsverzögerung time1 | 700~1300mS | |
| Entladen Sie Überstrom protection2 | 66.66A±20% | |
| Entdeckungsverzögerung time2 | 70~130mS | |
| Freigabezustand | Schneiden Sie Last, automatische Wiederaufnahme | |
| Kurzer Schutz | Entdeckungszustand | Außenkurzschluß |
| Entdeckungsverzögerungszeit | 160~240uS | |
| Freigabezustand | Schneiden Sie Last, automatische Wiederaufnahme | |
| Widerstand | Schutzschaltkreis (MOSFET) | ≤1.67mΩ |
| Temperatur | Betriebstemperaturbereich | -25~+70℃ |
| Lagertemperaturbereich | -40~+125℃ | |
| Gebühr über Temperatur | 48.5℃±5℃ | |
| Gebühr unter Temperatur | -5℃±5℃ | |
| Entladung über Temperatur | 70℃±5℃ | |
| Entladung unter Temperatur | -25℃±5℃ | |
7S12A PCMs 7S26A 18650 Lipo Li-Ion Balance BMS des Lithium-Batterie-Schutz-Brett-W PWB-PCM-Satz-allgemeine Portleiterplatte:
Funktion:
Ermitteln Sie und schützen Sie die Batterie vor der Überbelastung, über--dicharge, Überstromkurzschluß
, Temperatur, die Schutz und auotmatically Spannungsbalancenfunktion ermittelt.
Gestalt mit leistungsfähigen elektronischen Bauelementen (Spitzen-IC und MOSFET), einfache Struktur
Entwurf lässt es haben mehr stabile Qualitätsfunktionsleistung, flexible Anwendung (er kann für kleiner verwendet werden
Reihenbatterie, indem sie einige Verbindungsstifte am leeren Status), ganzer Satz Schutzmaßnahmen ließ, ließ ihn funktioniert gut
ohne irgendein infulence von den externen unerwarteten Unfällen.
Über Ihre Produkte sagen Sie uns den relativen Spannungszellen einfach gegenwärtiges A oder Ausrüstung usw.,
wir helfen zum recomment den passendsten Produkten für Sie. oder wir entwerfen für Sie!
