Produktdetails:
|

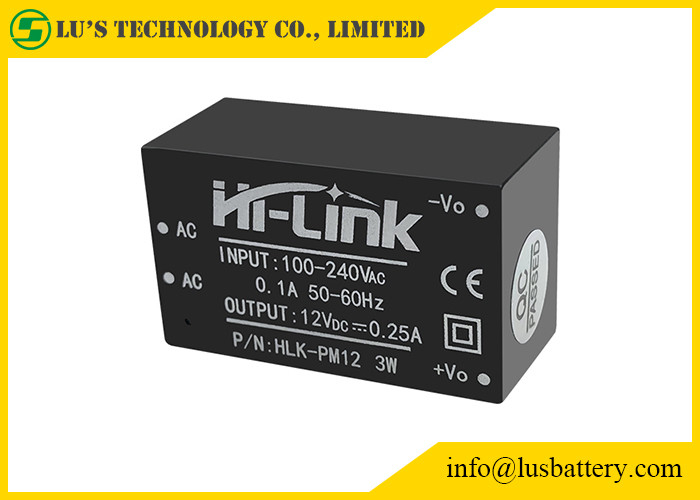

| Teilnummer: | HLK-PM12 | Konfiguration: | lokalisiert |
|---|---|---|---|
| Ausgangsspannung: | 12v | Ausgangsstrom: | 250mA |
| Logo: | Kann besonders angefertigt werden | Setzen Sie heraus Zahl: | Einzeln |
| Markieren: | Ein-Outputkonverter 250MA,12V lokalisierte Ein-Outputkonverter,Ein-Output-Wechselstrom-DC-Konverter |
||
| Modell NEIN. | Größe (Millimeter) | Gewicht (g) | Ausgangsleistungs-(W) | Ausgangsspannung (V) | Ausgangsstrom (MA) | Leistungsfähigkeit % (ART) |
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 |
PWB
ultra kleines Reihe 3W PWB-Brett
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
| Einzelteile | Technische Parameter | Einheiten | Anmerkungen |
| Nullastnennleistungsspannung | 12.0±0.1 | VDC | |
| Voll-Last tated Ausgangsspannung | 12.0±0.2 | VDC | |
| Höchstleistungsstrom der kurzen Zeit | ≥350 | MA | |
| Höchstleistungsstrom der langen Zeit | 250 | MA | |
| Spannungsregulierung | ±0.2 | % | |
| Lastsregelung | ±0.5 | % | |
| Eingegebenes niedriges Spannungsverhältnis | Vin=115Vac, Ertrag volles load≥73 | % | |
| Eingegebene Hochspannungs-Leistungsfähigkeit | 3Vin=230Vac, Ertrag volles load≥73 | % | |
| Ertragkräuselung und Geräusche (mVp-p) | ≤120 Nenneingangsspannung, volle Last des Ertrages. Mit Oszilloskop-, Lastsseiten- 10uF und Kapazitanz0.1uf Test der Bandbreite 20MHz | Millivolt | |
| Das Schalten AN/AUS übertreiben Umfang | (Nenneingangsspannung, Ertrag plus 10% Last) ≤5 | %Vo | |
| Ertragüberstromschutz | Ertraghöchstlast 110-150% | ||
| Ertragkurzschlusssicherung | Direkter Kurzschluss in der Normalleistung und in der automatischen Rückkehr zum Normalbetrieb nach Abbau des Kurzschlusses | NO-Schaden des ganzen Gerätes |
Sicherheits-Eigenschaften:
Produkte 1 entworfen, um UL, CER-Sicherheitszulassungsbedingungen zu treffen.
Sicherheit 2 und elektromagnetische Kompatibilität
Entworfen mit dem Input von UL 0.5A bestätigte Versicherung;
PWB-Brett unter Verwendung der doppelseitigen kupfernen Panzerplatteproduktion, Material für das Niveau der Feuerwiderstandsklasse 94-V0;
Sicherheitsnormen: Befolgung UL1012, EN60950, UL60950
Isolierungsspannung: ICH/PO/P: 2500VAC
Isolationswiderstand: Ich/PO/℃ Ohms/500VDC 25 70% P> 100M relative Feuchtigkeit
Leitung und Strahlung: willigen Sie mit EN55011, EN55022 ein (CISPR22)
Elektrostatische Entladung: Iec-/en-61000-4-2 Niveau 4 8kV/15kV
Rf-Strahlung Immunität: Iec/en 61000-4-3 sehen Anwendungs-Anmerkung
Sicherheitsentwurf mit 3 Temperaturen
Bei Zimmertemperatur übersteigt die Kondensatoren dieser Energie, die Innenseite der maximalen Temperatur des Hauptkonverters nicht 90
℃;
Shell-maximale Oberflächentemperatur übersteigt ℃ nicht 60
