Produktdetails:
|
Ertrag-Art: | Einzeln | Eingangsspannung: | 100-240V |
---|---|---|---|
Ausgangsspannung: | 9V | Ausgangsfrequenz: | 50/60Hz |
Ausgangsstrom: | 0.3A | Betriebszeit: | >100000 Stunden |
Markieren: | DC-Konverter DC-3W,Brett-Berg DC-DC-Konverter,Konverter der Stromversorgungs-0.3A |
Eingegebene Eigenschaften (prüfen Sie bei Zimmertemperatur ℃ 20).
Nenneingangsspannung: 100-240 VAC
Eingangsspannungsbereich: 90-264 VAC
Maximaler Eingangsstrom: ≤0.2 A
Eingangsstromstromstoß: ≤10 A
maximale Eingangsspannung: ≤270 VAC
Tragen Sie langsamen Anfang ein: Frau ≤50
Eingegebenes niedriges Spannungsverhältnis: Vin=110VAc, Ertrag voll--load≥ 69%
Eingegebene Hochspannungs-Leistungsfähigkeit: Vin=220VAc, Ertrag voll--load≥ 70%
Langfristige Zuverlässigkeit MTBF: ≥100,000 h
Lastsnennleistungsspannung: +5±0.1 VDC
Volle Nennleistungsspannung: +5±0.2 VDC
Kurzfristiger Höchstleistungsstrom: ≥1000mA
Die Höchstleistung gegenwärtig für eine lange Zeit: ≥600 MA
Voltage Regulation: ± 0.2%
Lasts-Regelung: ± 0.5%
Ertragkräuselung und -geräusche: (mVp-p) ≤50
Nenneingangsspannung, volle Last. Unter Verwendung 20MHz der Bandbreite,
Der geprüft zu werden Lastsseitenkondensator 10uF und 0.1uF. Millivolt
Schalter übertreiben Umfang (Nenneingangsspannungs- und Ertraglast plus 10%) ≤ 5% Vl
Ertragüberstromschutz 150-200% des Ertraghöchstlasts A
Direkter Kurzschluss der Ertragkurzschlusssicherung an der Normalleistung, nehmen automatisch Normalbetrieb nach einem Kurzschlussabbau wieder auf
Modell NEIN. | Größe (Millimeter) | Gewicht (g) | Ausgangsleistungs-(W) | Ausgangsspannung (V) | Ausgangsstrom (MA) | Leistungsfähigkeit % (ART) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3,3 | 1000 | ||||

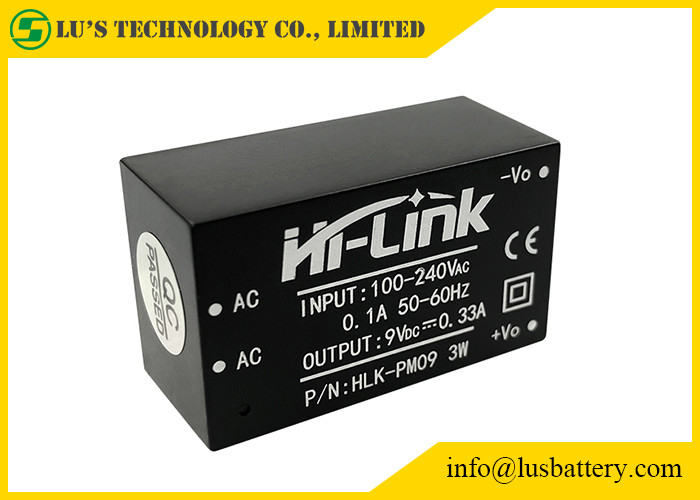

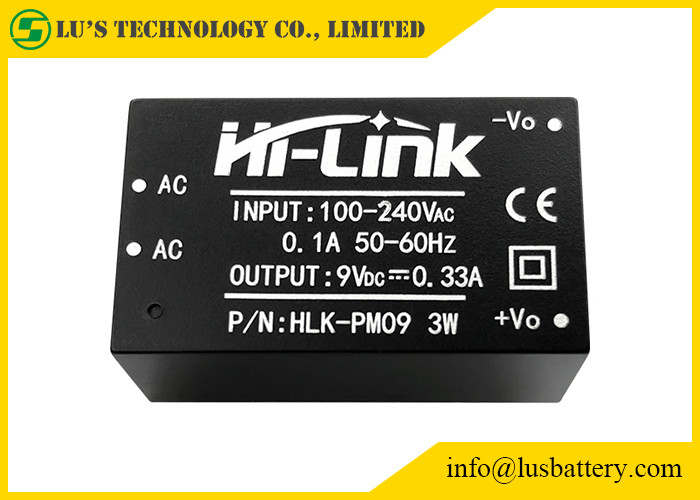

HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
HLK-10M05 | 5 | 2000 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |
Einzelteile | Technische Parameter | Einheiten | Anmerkungen |
Nullastnennleistungsspannung | 9.0±0.1 | VDC | |
Voll-Last tated Ausgangsspannung | 9.0±0.2 | VDC | |
Höchstleistungsstrom der kurzen Zeit | ≥430 | MA | |
Höchstleistungsstrom der langen Zeit | 330 | MA | |
Spannungsregulierung | ±0.2 | % | |
Lastsregelung | ±0.5 | % | |
Eingegebenes niedriges Spannungsverhältnis | Vin=115Vac, Ertrag volles load≥73 | % | |
Eingegebene Hochspannungs-Leistungsfähigkeit | 3Vin=230Vac, Ertrag volles load≥73 | % | |
Ertragkräuselung und Geräusche (mVp-p) | ≤120 Nenneingangsspannung, volle Last des Ertrages. Mit Oszilloskop-, Lastsseiten- 10uF und Kapazitanz0.1uf Test der Bandbreite 20MHz | Millivolt | |
Das Schalten AN/AUS übertreiben Umfang | (Nenneingangsspannung, Ertrag plus 10% Last) ≤5 | %Vo | |
Ertragüberstromschutz | Ertraghöchstlast 110-150% | ||
Ertragkurzschlusssicherung | Direkter Kurzschluss in der Normalleistung und in der automatischen Rückkehr zum Normalbetrieb nach Abbau des Kurzschlusses | NO-Schaden des ganzen Gerätes |
