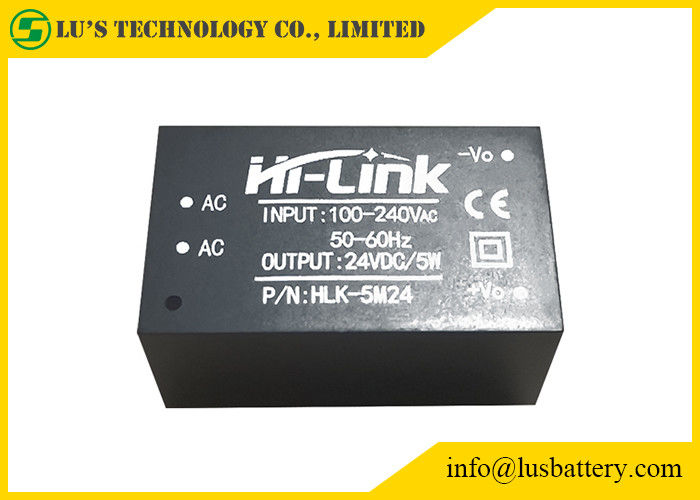

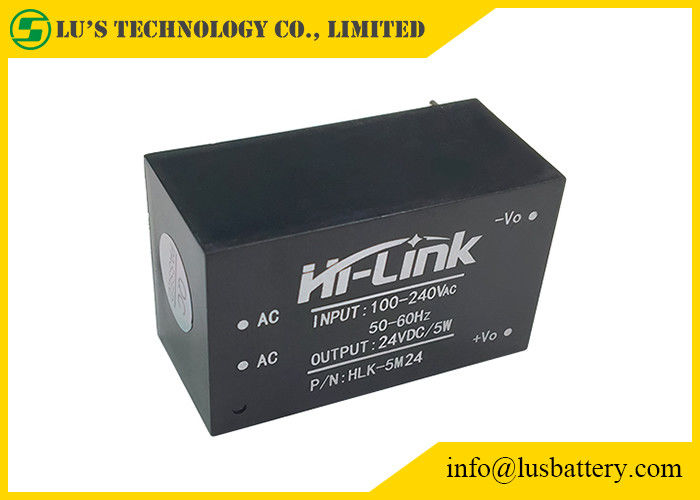

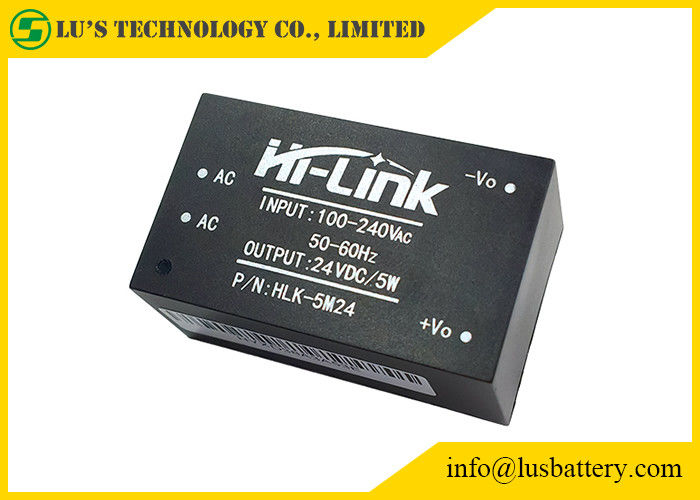

Produktdetails:
|
| Ertrag: | 24VDC/5W | Input: | 90-264Vac |
|---|---|---|---|
| Ausgangsspannung: | 24V | Spitzenleistung: | 1 - 50W |
| Maß: | 38*23*18mm | Art: | Energiemodul 5W24V |
| LOGO: | Kann besonders angefertigt werden | ||
| Markieren: | 5W Schweißgerät-Stromversorgung,Schweißgerät-Stromversorgung Dc5V 2a,Hilink 5m24 |
||
Die ultra-kleine Modulstromversorgung der Reihe 5W ist ein Bändchen, Hochleistungsfähigkeit Wechselstrom-DC Spannung odule Versorgung.
Es hat die Vorteile des globalen Eingangsspannungsbereichs, des niedrigen Temperaturanstiegs, der Leistungsaufnahme der geringen Energie, der hohen Leistungsfähigkeit, der hohen Zuverlässigkeit und der hohen Sicherheitsisolierung.
| Art | Beschreibung | Inputvoltage | Leistungsfähigkeit |
| HLK-2M03 | Powermodule2W3.3V | 90-245Vac | 69% |
| HLK-2M05 | Powermodule2W5V | 90-245Vac | 69% |
| HLK-2M09 | Powermodule2W9V | 90-245Vac | 69% |
| HLK-2M12 | Powermodule2W12V | 90-245Vac | 69% |
| HLK-2M15 | Powermodule2W15V | 90-245Vac | 69% |
| HLK-2M24 | Powermodule2W24V | 90-245Vac | 69% |
| HLK-PM01 | Powermodule3W5V | 90-265Vac | 72% |
| HLK-PM03 | Powermodule3W3.3V | 90-265Vac | 72% |
| HLK-PM09 | Powermodule3W9V | 90-265Vac | 75% |
| HLK-PM12 | Powermodule3W12V | 90-265Vac | 75% |
| HLK-PM15 | Powermodule3W15V | 90-265Vac | 75% |
| HLK-PM24 | Powermodule3W24V | 90-265Vac | 75% |
| HLK-5M03 | Powermodule5W3.3V | 90-265Vac | 72% |
| HLK-5M05 | Powermodule5W5V | 90-265Vac | 72% |
| HLK5M09 | Powermodule5W9V | 90-265Vac | 75% |
| HLK-5M12 | Powermodule5W12V | 90-265Vac | 75% |
| HLK-5M15 | Powermodule5W15V | 90-265Vac | 75% |
| HLK-5M24 | Powermodule5W24V | 90-265Vac | 75% |
| HLK-10M03 | Powermodule10W3.3V | 90-265Vac | 72% |
| HLK-10M05 | Powermodule10W5V | 90-265Vac | 72% |
| HLK-10M09 | Powermodule10W9V | 90-265Vac | 78% |
| HLK-10M12 | Powermodule10W12V | 90-265Vac | 78% |
| HLK-10M15 | Powermodule10W15V | 90-265Vac | 78% |
| HLK-10M24 | Powermodule10W24V | 90-265Vac | 78% |
| HLK-20M05 | Powermodule20W5V | 90-265Vac | 80% |
| HLK-20M09 | Powermodule20W9V | 90-265Vac | 80% |
| HLK-20M12 | Powermodule20W12V | 90-265Vac | 80% |
| HLK-20M15 | Powermodule20W15V | 90-265Vac | 80% |
| HLK-20M24 | Powermodule20W24V | 90-265Vac | 84% |
| HLK-30M09 | Powermodule30W9V | 90-265Vac | 90% |
| HLK-30M12 | Powermodule30W12V | 90-265Vac | 90% |
| HLK-30M15 | Powermodule30W15V | 90-265Vac | 90% |
| HLK-30M24 | Powermodule30W24V | 90-265Vac | 90% |
| HLK-40M09 | Powermodule40W9V | 90-265Vac | 90% |
| HLK-40M12 | Powermodule40W12V | 90-265Vac | 90% |
| HLK-40M15 | Powermodule40W15V | 90-265Vac | 90% |
| HLK-40M24 | Powermodule40W24V | 90-265Vac | 90% |
| Einzelteile | Technische Parameter | Einheiten | Anmerkungen |
| Nullastnennleistungsspannung | 24.0±0.1 | VDC | |
| Voll-Last tated Ausgangsspannung | 24.0±0.2 | VDC | |
| Höchstleistungsstrom der kurzen Zeit | ≥308 | MA | |
| Höchstleistungsstrom der langen Zeit | 208 | MA | |
| Spannungsregulierung | ±0.2 | % | |
| Lastsregelung | ±0.5 | % | |
| Eingegebenes niedriges Spannungsverhältnis | Vin=115Vac, Ertrag volles load≥69 | % | |
| Eingegebene Hochspannungs-Leistungsfähigkeit | 3Vin=230Vac, Ertrag volles load≥70 | % | |
| Ertragkräuselung und Geräusche (mVp-p) | ≤70 Nenneingangsspannung, volle Last des Ertrages. Mit Oszilloskop-, Lastsseiten- 10uF und Kapazitanz0.1uf Test der Bandbreite 20MHz | Millivolt | |
| Das Schalten AN/AUS übertreiben Umfang | (Nenneingangsspannung, Ertrag plus 10% Last) ≤5 | %Vo | |
| Ertragüberstromschutz | Ertraghöchstlast 110-150% | ||
| Ertragkurzschlusssicherung | Direkter Kurzschluss in der Normalleistung und in der automatischen Rückkehr zum Normalbetrieb nach Abbau des Kurzschlusses | NO-Schaden des ganzen Gerätes |
Sicherheits-Eigenschaften:
Produkte entworfen, um UL, CER-Sicherheitszulassungsbedingungen zu treffen.
Sicherheit und elektromagnetische Kompatibilität
Entworfen mit dem Input von UL 0.5A bestätigte Versicherung;
PWB-Brett unter Verwendung der doppelseitigen kupfernen Panzerplatteproduktion, Material für das Niveau der Feuerwiderstandsklasse 94-V0;
Sicherheitsnormen: Befolgung UL1012, EN60950, UL60950
Isolierungsspannung: ICH/PO/P: 2500VAC
Isolationswiderstand: Ich/PO/℃ Ohms/500VDC 25 70% P> 100M relative Feuchtigkeit
Leitung und Strahlung: willigen Sie mit EN55011, EN55022 ein (CISPR22)
Elektrostatische Entladung: Iec-/en-61000-4-2 Niveau 4 8kV/15kV
Rf-Strahlung Immunität: Iec/en 61000-4-3 sehen Anwendungs-Anmerkung
Temperatursicherheitsentwurf
Bei Zimmertemperatur übersteigt die Kondensatoren dieser Energie, die Innenseite der maximalen Temperatur des Hauptkonverters nicht 90
℃;
Shell-maximale Oberflächentemperatur übersteigt ℃ nicht 60
