Produktdetails:
|
| Ausgangsspannung: | 24V | Ausgangsstrom: | 0.42A, 416mA |
|---|---|---|---|
| Eingangsspannung: | 100-240V, 70-350VDC | Nennleistung: | 90-245 |
| Leerlaufverluste: | <0> | LOGO: | Kann besonders angefertigt werden |
| ENERGIE-MODUL: | 10W 24V | Vorbereitungs- und Anlaufzeit: | 3-5 Tage |
| Markieren: | DC24v Wechselstrom zu DC-Stromversorgung,Wechselstrom 0.42A zu DC-Stromversorgung,Hilink 10M24 |
||

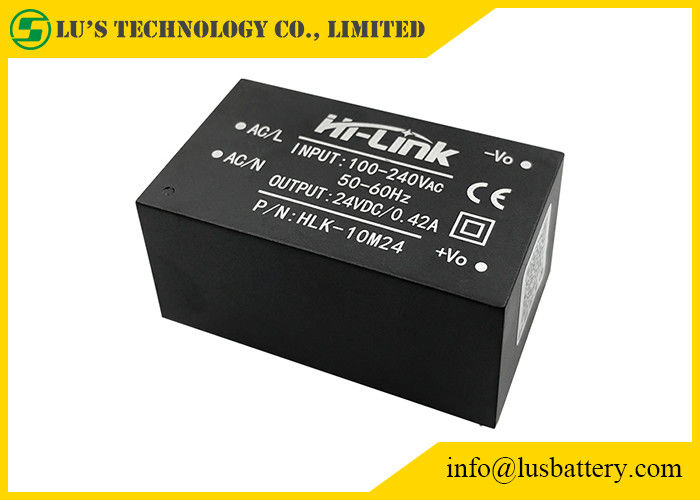

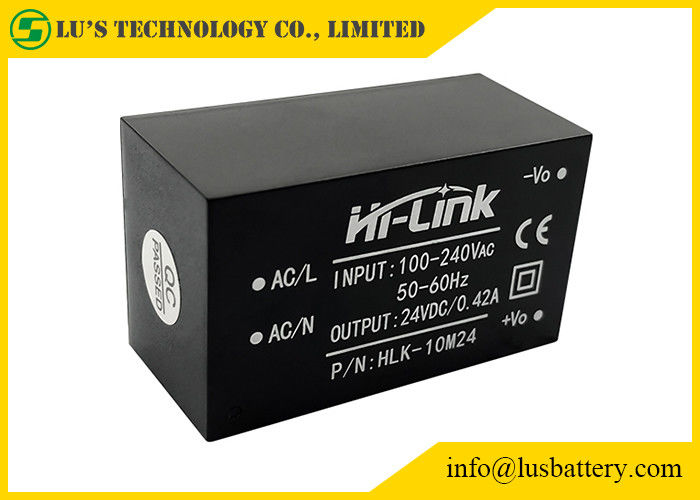

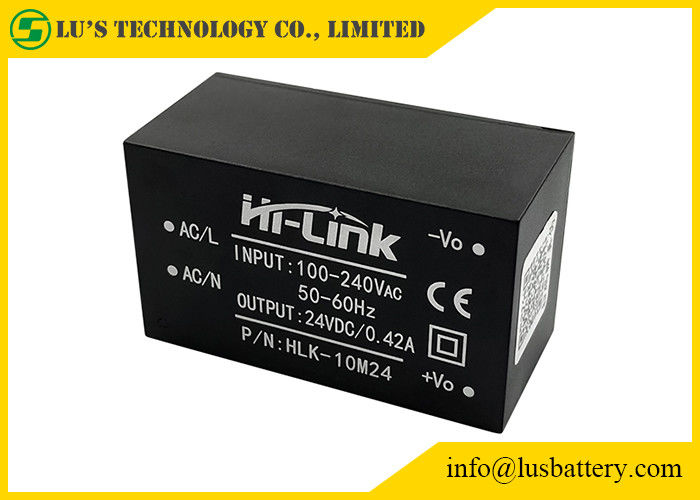

Ultra-kompaktes Modul der Energie-10W:
Modul Wechselstrom-DCs 24v für Abwärtsschaltnetzteilzeichnung der energie 10W:
WECHSELSTROM-DC-KONVERTER:
| Einzelteile | Technische Parameter | Einheiten | Anmerkungen |
| Nullastnennleistungsspannung | 24±0.1 | VDC | |
| Voll-Last tated Ausgangsspannung | 24±0.2 | VDC | |
| Höchstleistungsstrom der kurzen Zeit | ≥480 | MA | |
| Höchstleistungsstrom der langen Zeit | ≥420 | MA | |
| Spannungsregulierung | ±2 | % | |
| Lastsregelung | ±0.5 | % | |
| Ertragkräuselung und Geräusche (mVp-p) | ≤70 Nenneingangsspannung, volle Last des Ertrages. Mit Oszilloskop-, Lastsseiten- 10uF und Kapazitanz0.1uf Test der Bandbreite 20MHz | Millivolt | |
| Das Schalten AN/AUS übertreiben Umfang | (Nenneingangsspannung, Ertrag plus 10% Last) ≤5 | %Vo | |
| Ertragüberstromschutz | 110-150% von der Höchstleistungslast | ||
| Ertragkurzschlusssicherung | Direkter Kurzschluss in der Normalleistung und in der automatischen Rückkehr zum Normalbetrieb nach Abbau des Kurzschlusses | NO-Schaden des ganzen Gerätes |
Eingegebene Eigenschaften
(Test bei Zimmertemperatur ℃ 20).
Einzelteil-Namen-technische Kriteriums-Einheit
Nenneingangsspannung 100-240 VAC
Eingangsspannungsbereich 90-264 VAC
Maximaler Eingangsstrom ≤0.2 A
Eingangsstromstromstoß; ≤10 A
maximale Eingangsspannung ≤270 VAC
Melden Sie langsame Frau des Anfangs ≤50 an
Eingegebenes niedriges Spannungsverhältnis Vin=110VAc, gab voll--load≥ 69% aus
Eingegebene Hochspannungs-Leistungsfähigkeit Vin=220VAc, Ertrag voll--load≥ 70%
Langfristige Zuverlässigkeit MTBF≥100,000 h
Lastsnennleistungsspannung +5±0.1 VDC
Volle Nennleistungsspannung +5±0.2 VDC
Kurzfristige Höchstleistung gegenwärtiges ≥1000 MA
Die Höchstleistung gegenwärtiges für eine lange Zeit ≥600 MA
Voltage Regulations-± 0.2%
Last vorgeschriebenes ± 0.5%
Ertragkräuselung und -geräusche
(mVp-p) ≤50
Nenneingangsspannung, volle Last. Unter Verwendung 20MHz der Bandbreite,
Der geprüft zu werden Lastsseitenkondensator 10uF und 0.1uF. Millivolt
Schalter übertreiben Umfang (Nenneingangsspannungs- und Ertraglast plus 10%) ≤ 5% Vl
Ertragüberstromschutz 150-200% des Ertraghöchstlasts A
Direkter Kurzschluss der Ertragkurzschlusssicherung an der Normalleistung, nehmen automatisch Normalbetrieb nach einem Kurzschluss wieder auf
Stromkreisabbau
Inverter u. Konverter:
| Modell NEIN. | Größe (Millimeter) | Gewicht (g) | Ausgangsleistungs-(W) | Ausgangsspannung (V) | Ausgangsstrom (MA) | Leistungsfähigkeit % (ART) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
