Produktdetails:
|
Produkt-Name: | Wechselstrom-DC-Schalterstromversorgung | Material: | PWB-Brett |
---|---|---|---|
Schutz: | SCP OVP OTP OCP | Ausgangsstrom: | 450mA, 0A-1A |
Ausgangsfrequenz: | 50-60Hz | Ausgangsspannung: | DC 12V/5W |
Markieren: | Module der Stromversorgungs-450mA,Stromversorgungs-Module Hilink 5M12,Stromversorgungs-Schaltung PWB-5W |

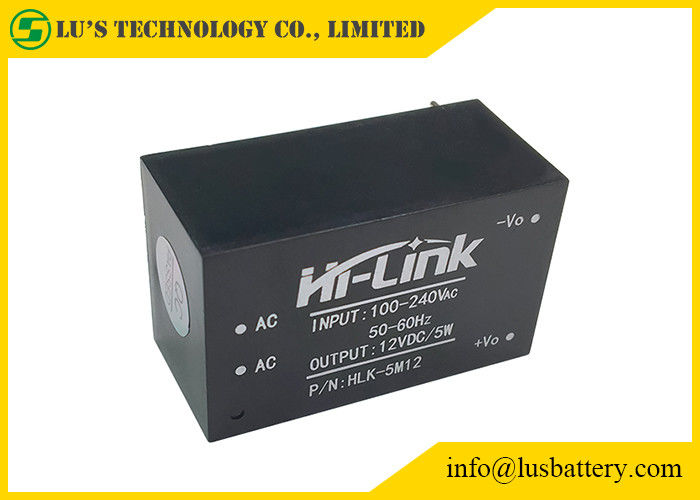

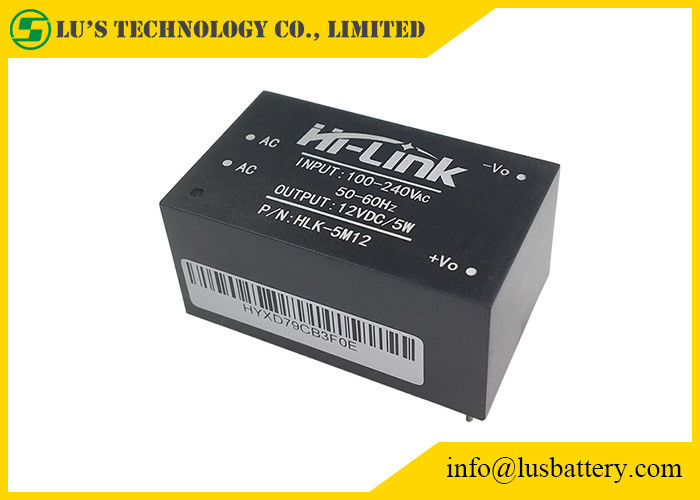

ultra kleines Energiemodul der Reihe 5W
5M03/5M05/5M09/5M12/5M24
Modell NEIN. | Größe (Millimeter) | Gewicht (g) | Ausgangsleistungs-(W) | Ausgangsspannung (V) | Ausgangsstrom (MA) | Leistungsfähigkeit % (ART) |
HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 |
Die ultra-kleine Modulstromversorgung der Reihe 5W ist ein Bändchen, Hochleistungsfähigkeit Wechselstrom-DC Spannung odule Versorgung.
Einzelteile | Technische Parameter | Einheiten | Anmerkungen |
Nullastnennleistungsspannung | 12.0±0.1 | VDC | |
Voll-Last tated Ausgangsspannung | 12.0±0.2 | VDC | |
Höchstleistungsstrom der kurzen Zeit | ≥540 | MA | |
Höchstleistungsstrom der langen Zeit | 450 | MA | |
Spannungsregulierung | ±0.2 | % | |
Lastsregelung | ±0.5 | % | |
Eingegebenes niedriges Spannungsverhältnis | Vin=115Vac, Ertrag volles load≥69 | % | |
Eingegebene Hochspannungs-Leistungsfähigkeit | 3Vin=230Vac, Ertrag volles load≥70 | % | |
Ertragkräuselung und Geräusche (mVp-p) | ≤70 Nenneingangsspannung, volle Last des Ertrages. Mit Oszilloskop-, Lastsseiten- 10uF und Kapazitanz0.1uf Test der Bandbreite 20MHz | Millivolt | |
Das Schalten AN/AUS übertreiben Umfang | (Nenneingangsspannung, Ertrag plus 10% Last) ≤5 | %Vo | |
Ertragüberstromschutz | Ertraghöchstlast 110-150% | ||
Ertragkurzschlusssicherung | Direkter Kurzschluss in der Normalleistung und in der automatischen Rückkehr zum Normalbetrieb nach Abbau des Kurzschlusses | NO-Schaden des ganzen Gerätes |
Produkteigenschaften
1. Ultradünnes, ultra-kleines, kleinstes Volumen;
2. Globale Universaleingangsspannung (90~265Vac)
3. Leistungsaufnahme der geringen Energie, grüner Umweltschutz, Leerlaufverluste<0>
4. Niedrige Kräuselung, lärmarm
5. Mit hohem Ausschuss Kurzschluss und Überstromschutz und -Selbstheilung
6. Hohe Leistungsfähigkeit, Dichte der hohen Leistung
7. Input- und Ertragisolierungsspannung 3000Vac
8. alternde und prüfende 100% volle Last
9. Hohe Zuverlässigkeit, Entwurf des langen Lebens, ununterbrochene Arbeitszeit ist größer als 100.000 Stunden;
10. Treffen UL, CER-Anforderungen; Konzeption des Produkts, zum von EMC- und Sicherheitsprüfungsbedingung zu erfüllen;
11. Unter Verwendung des hochwertigen umweltfreundlichen wasserdichten Plastikpotting Feuchtigkeit, Erschütterung, Wasser und
Staub, zum von Standards IP65 zu entsprechen
12. Wirtschaftliche Lösungen, kosteneffektiv
13. Arbeit ohne externen Stromkreis
14. 1-jährige Qualitätsgarantiezeit
Intelligentes Modul Hilink:
Art | Beschreibung | Inputvoltage | Leistungsfähigkeit |
HLK-2M03 | Powermodule2W3.3V | 90-245Vac | 69% |
HLK-2M05 | Powermodule2W5V | 90-245Vac | 69% |
HLK-2M09 | Powermodule2W9V | 90-245Vac | 69% |
HLK-2M12 | Powermodule2W12V | 90-245Vac | 69% |
HLK-2M15 | Powermodule2W15V | 90-245Vac | 69% |
HLK-2M24 | Powermodule2W24V | 90-245Vac | 69% |
HLK-PM01 | Powermodule3W5V | 90-265Vac | 72% |
HLK-PM03 | Powermodule3W3.3V | 90-265Vac | 72% |
HLK-PM09 | Powermodule3W9V | 90-265Vac | 75% |
HLK-PM12 | Powermodule3W12V | 90-265Vac | 75% |
HLK-PM15 | Powermodule3W15V | 90-265Vac | 75% |
HLK-PM24 | Powermodule3W24V | 90-265Vac | 75% |
HLK-5M03 | Powermodule5W3.3V | 90-265Vac | 72% |
HLK-5M05 | Powermodule5W5V | 90-265Vac | 72% |
HLK5M09 | Powermodule5W9V | 90-265Vac | 75% |
HLK-5M12 | Powermodule5W12V | 90-265Vac | 75% |
HLK-5M15 | Powermodule5W15V | 90-265Vac | 75% |
HLK-5M24 | Powermodule5W24V | 90-265Vac | 75% |
HLK-10M03 | Powermodule10W3.3V | 90-265Vac | 72% |
HLK-10M05 | Powermodule10W5V | 90-265Vac | 72% |
HLK-10M09 | Powermodule10W9V | 90-265Vac | 78% |
HLK-10M12 | Powermodule10W12V | 90-265Vac | 78% |
HLK-10M15 | Powermodule10W15V | 90-265Vac | 78% |
HLK-10M24 | Powermodule10W24V | 90-265Vac | 78% |
HLK-20M05 | Powermodule20W5V | 90-265Vac | 80% |
HLK-20M09 | Powermodule20W9V | 90-265Vac | 80% |
HLK-20M12 | Powermodule20W12V | 90-265Vac | 80% |
HLK-20M15 | Powermodule20W15V | 90-265Vac | 80% |
HLK-20M24 | Powermodule20W24V | 90-265Vac | 84% |
HLK-30M09 | Powermodule30W9V | 90-265Vac | 90% |
HLK-30M12 | Powermodule30W12V | 90-265Vac | 90% |
HLK-30M15 | Powermodule30W15V | 90-265Vac | 90% |
HLK-30M24 | Powermodule30W24V | 90-265Vac | 90% |
HLK-40M09 | Powermodule40W9V | 90-265Vac | 90% |
HLK-40M12 | Powermodule40W12V | 90-265Vac | 90% |
HLK-40M15 | Powermodule40W15V | 90-265Vac | 90% |
HLK-40M24 | Powermodule40W24V | 90-265Vac | 90% |
